Beobachtungen:

Elektromagnetische Wellen

Aus dem breiten Frequenzband nutzen wir Menschen überwiegend mit unseren Augen nur einen sehr schmalen Bereich, in dem die Frequenzen des Lichtes liegen.
In einem anderen kleinen Teil des Infrarotbereichs (IR) ist unsere Haut empfindlich für Wärmestrahlung.

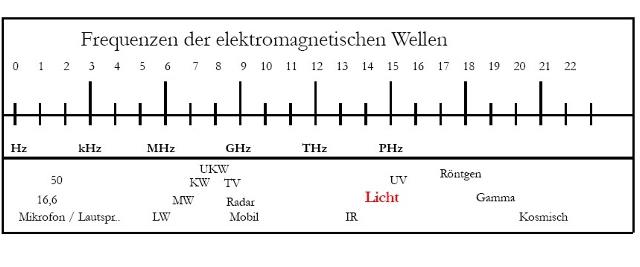

Abb. 01: Technisch genutzte Bereiche der elektromagnetischen Wellen. (FB)

Elektromagnetische Wellen im Vakuum: Frequenz = Lichtgeschwindigkeit / Wellenlänge

Wellenbereich	Frequenzen	Wellenlänge
Musikfrequenzen	20 - 20 kHz	15000 km - 15 km

Langewelle	150 kHz - 300 kHz	2000 m - 1000 m
Mittelwelle	300 kHz - 3 MHz	1000 m - 100 m
Kurzwelle	3 MHz - 30 MHz	100 m - 10 m
Ultrakurzwelle UKW	30 MHz - 300 MHz	10 m - 1 m
Dezimeterwellen	300 MHz - 3 GHz	1 m - 10 cm
Mikrowellen	300 MHz - 300 GHz	1m - 1 mm
außerhalb der Radiowellen
Terahertzstrahlung	0,1 THz - 10 THz	0,03 mm - 3 mm
Infrarot	0,3 THz - 120 THz ??	800 nm - 0,015 mm
sichtbares Licht	380 THz - 780 THz	380 - 780 nm
UV-Strahlung	789 THz - 300 PHz	1 - 380 nm
Röntgenstrahlen	6 E19 - 3 E17 Hz ( 250 keV - 1 keV) ??	0,005 - 10 nm
Gammastrahlen	über 6 E19 Hz (über 200 keV)	unter 0,005 nm

http://de.wikipedia.org/wiki/Elektromagnetisches_Spektrum

Wellenzahl, Frequenz

In der Spektroskopie ist es üblich nicht in Frequenzen, sondern in Wellenzahlen zu rechnen.

Es gilt Wellenzahl = 1 / Wellenlänge = Frequenz / Lichtgeschwindigkeit

Beispielsweise gehört zu einer IR-Wellenlänge von 900 nm eine Wellenzahl von 11111 1/cm
Diese Einteilung hatte bei mechanischen Geräten den praktischen Grund, daß die Skala dann eine lineare Teilung bekommen kann.

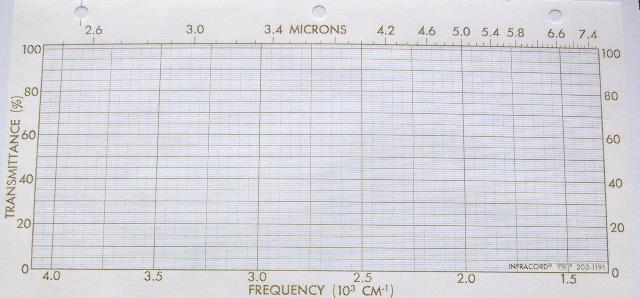

Abb. 02: Papier für die Aufzeichnung mit einem IR-Spektrometer (Perkin Elmer Typ 137G )
Für den Wellenlängenbereich von 2,4 bis 7,8 mikro Meter.
Dies entspricht Wellenzahlen etwa von 4200 bis 1300 1/cm (FB)

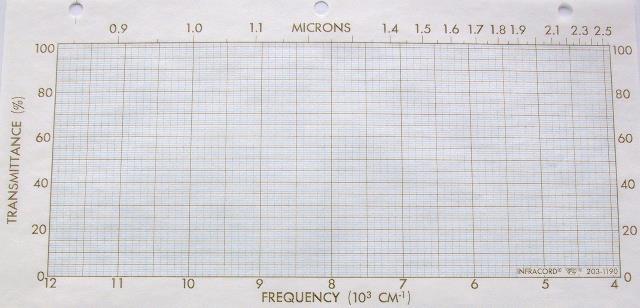

Abb. 03: Papier für die Aufzeichnung mit einem IR-Spektrometer (Perkin Elmer Typ 137G )
Für den Wellenlängenbereich von 0,825 bis 2,6 mikro Meter.
Dies entspricht Wellenzahlen etwa von 12 000 bis 3800 1/cm (FB)
