Das Applet simuliert

ein Kehrrad zur Föderung von erzgefüllten Tonnen und zum Einbringen von Material für den Ausbau

und

ein Kunstrad zum Antrieb einer Fahrkunst.

Beides sind oberschlägige Wasserräder, wobei das Kehrrad 2 Kränze von entgegengesetzt angeordneten Taschen ( hier je 72 ) besitzt, die alternativ mit Wasser beaufschlagt werden können und so eine Umkehr der Arbeitsrichtung erlauben, während beim Kunstrad mit nur einem Taschenkranz die Arbeitsrichtung vorgegeben ist.

Im dargestellten Beispiel einer untertägigen Radstube wird beim Kehrrad über zwei auf Zug belastbare Gestängepaare ein Seilkorb angetrieben, auf dem zwei Förderketten auf- bzw. abgewickelt werden.
Zum Antrieb einer Fahrkunst wird die Drehbewegung eines Kunstrades über eine auf Zug und Schub belastbare und i.A. kürzere "Pleuelstange" auf ein Kunstkreuz übertragen.

( Um beide Anwendungen im gleichen Applet darzustellen, und um den Platzbedarf für die graphische Darstellung zu reduzieren, wurde auch für den Antrieb einer Fahrkunst die gleiche Radstube und, abweichend vom historischen Vorbild, ein oberhalb des Kunstrades angeordnetes Kunstkreuz und Antriebsgestänge gewählt. )

In einem zweiten Schacht sind die nur auf Zug belastbaren Steuergestänge zur Regulierung des Aufschlagwassers und zur Betätigung der Bremse in die Schützerstube nach oben geführt.

Das dynamische Verhalten des Rades wird durch eine Differentialgleichung beschrieben, in der dem Drehmoment durch das Gewicht des im Radkranz aufgefangenen Aufschlagwassers die Drehmomente der Trägheit des Rades ( sowie des Wassers ) und des Reibungsverlustes gegenüberstehen.
( Der beim Auftreffen des Wassers, Fallhöhe ca. 1 [m], übertragene Impuls wird zwar ebenfalls berücksichtigt, ist aber für die Drehmomentbilanz nur von geringer Bedeutung. )

Beim Einsatz zur Förderung kommen die am Seilkorb angreifenden Drehmomente des Gewichts und der Trägheit von Kette und Tonne hinzu, beim Antrieb einer Fahrkunst kommen neben der Trägheit der Antriebs- und Fahrkunstgestänge lediglich deren Gewichtsdifferenz durch unterschiedliche Belastung ( ein-/ausfahrende Bergleute ) hinzu.
In beiden Anwendungen werden die relativ hohen Reibungsverluste im Schacht berücksichtigt.

Über die entsprechende Differenzengleichung wird die Bewegung des Rades in konstanten Zeitschritten von 40 [ms] ( 25 Schritte pro Sekunde ) berechnet.
Alle Angaben, wie U/min, l/min etc., beziehen sich auf diese Zeitskala ( Anzeige [min:sec] ), während die zu beobachtenden Bewegungen, aufgrund der relativ rechenintensiven graphischen Darstellung, und abhängig von der Leistungsfähigkeit des jeweiligen Rechners und seiner Auslastung durch andere Prozesse, erheblich langsamer ablaufen können ( Anzeige ECHT ZEIT ).

Mit TONNEN wird

das Kehrrad zur Förderung ( Details ),

mit FAHRKUNST

das Kunstrad zum Antrieb der Fahrkunst ( Details ) angwählt.

In beiden Anwendungen wird mit

START

der kontinuierliche Ablauf gestartet,

HALT

der aktuelle Status eingefroren,

STEP

der Ablauf in Einzelschritten ( je 40 [ms] ) ausgeführt,

RESET

alles auf den Anfangszustand zurück gesetzt.

Beide Anwendungen werden in der übertägigen Schützerstube ( links oben ) bedient.

Die linke Maustaste

verringert / erhöht die Bremswirkung um 5 % des Maximalwertes,

die rechte Taste

gibt die Bremse frei / setzt die Wirkung auf 95 %.

( Ein Klick auf MAX erhöht die Bremswirkung auf einen Wert, der das Rad auch unter Extrembedingungen festhalten kann, z.B. wenn wassergefüllter Radkranz und maximales Lastmoment in gleicher Richtung wirken. )

Steuert die Arbeitsrichtung und den Wasserzufluss,


die linke Maustaste

erhöht / vermindert den Zufluss um 250 [l/min],

die rechte Taste

erhöht den Zufluss auf das Max. = 8000 [l/min] / stellt den Zufluss ab.

( Die Arbeitsrichtung kann beim Kehrrad nur über ZU umgekehrt werden, und ist beim Kunstrad auf Rechtsdrehung festgelegt. )

Informationen, die, mit vermutlich gringerer Präzision, auch dem Schützer zur Verfügung standen :

Positionen der Tonnen / Gestänge ( L / R [m] ),

hier mit einer Auflösung von 1 [cm], beim Originalkehrrad mit einem Zeigerinstrument, ähnlich einer Uhr, das mechanisch die Kettenbewegung abtastete,

Zufluss [l/min] und Umdrehungsgeschwindigkeit [U/min],

hier Vorgabe und Ergebnis der Simulationsrechnung, frueher eher Augenmaß und Erfahrung.

Als "Anfahrhilfe" kann zur Erhöhung des Drehmoments beim Start das Wasser weiter nach außen auf den Radkranz gelenkt werden :

Hierzu kann an der Wasserzufuhr nach links / rechts eine Rinne ausgefahren werden ( Mausklick in ein grau umrandetes Rechteck in der Verlängerung des Kastenbodens ).
Da dies den Wirkungsgrad des Rades erheblich herabsetzt, sollte die Umlenkrinne nach dem Anfahren wieder eingezogen werden ( Mausklick auf den Kastenboden ).

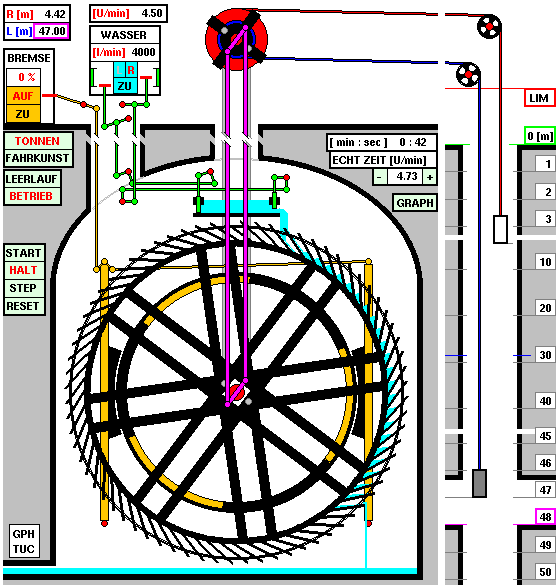

Screenshot Förderung :

Ablaufsteuerung Förderung :

Mit LEERLAUF / BETRIEB kann zwischen

einem TestLauf ohne Last und

der Förderung der beiden Tonnen gewählt werden.



Im Förderbetrieb kann eine Tonne

mit der linken Maustaste gefüllt,und

mit der rechten Taste entleert werden.

( Leergewicht : ca. 50 [kg], Füllung : + ca. 300 [kg] ).

Um die Zeit für einen Förderzyklus zu verkürzen, ist die Endteufe auf ca. 50 [m] verringert ( in Wirklichkeit ca. max. 200 [m] ).

Die Förderung erfolgte über zwei Einzelketten ( Kein Endlosseil ! ), deren Gewicht bei großer Endteufe das Tonnengewicht um ein Mehrfaches überstieg.
Zur Simulation einiger daraus resultierender Zusammenhänge zwischen Last-Gewicht / Drehmoment und Teufe einer Tonne ist das Kettengewicht auf ca. 20 [kg/m] ( tatsächlich "nur" ca. 5 - 8 [kg/m] ) erhöht.

Förderschacht :

Der obere Teil des Schachtes ( 0 ... ca. 4 [m] ) und die Umgebung des unteren Füllortes ( ca. 45 ... 50 [m] ) sind im gleichen Maßstab wie die Radstube dargestellt, der Teufenbereich 4 ... 45 [m] ist ca. 6-fach gestaucht.

Ein Mausklick in die Teufenskala links / rechts des Schachtes setzt die linke / rechte Tonne ( auch während des Laufes ) auf die entsprechende Teufe.

Befindet sich eine Tonne in der näheren Umgebung eines der beide Füllorte, so wird die entsprechende Teufenangabe in der Schützerstube als Vorwarnung grün / magenta umrandet, beim Erreichen der exakten Füllposition wird der Teufenzähler farbig hinterlegt.
Entsprechendes gilt für die Annäherung an den oberen Anschlag ( ! rot ! ).

! Der Umstand, dass oberer und unterer Füllort nicht gleichzeitig erreicht werden ist beabsichtigt, da dies vermutlich den tatsächlichen Gegebenheiten entsprach, und die Anforderungen auch an den "Computer"-Schützer im Hinblick auf Zeitaufwand und sparsamen Umgang mit dem vefügbaren Wasser deutlich erhöht !

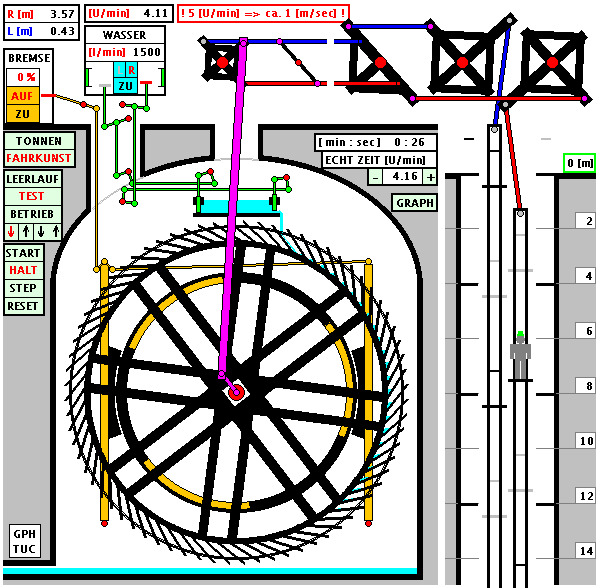

Screenshot Fahrkunst :

Ablaufsteuerung Fahrkunst :

Mit LEERLAUF / TEST / BETRIEB kann zwischen

einem Testlauf ohne Last,

einem Testlauf, bei dem zum besseren Verständnis der Funktion einr Fahrkunst nur ein Bergmann ein- / ausfährt, und

der Ein- / Ausfahrt vor / nach der Schicht gewählt werden.



↓ ( Pfeil n. unten ) / ↑ ( Pfeil n. oben ) / ↓↑ ( Pfeil n. oben + Pfeil n. unten ) wird

Einfahrt,

Ausfahrt, oder

gleichzeitige Ein- und Ausfahrt angewählt.

Zur bessern Unterscheidung sind die Filzkappen der einfahrenden Bergleute sauber ( grün ), die der ausfahrenden Bergleute verstaubt ( dunkelgrau ).

Fahrkunst :

Während der Antrieb durch ein Kunstrad, hölzerne Gestänge und Kunstkreuze älteren historischen Vorbildern entspricht, simuliert die Fahrkunst selbst eine erst Ende des 19. Jahrhunderts im Kaiser Wilhelm Schacht installierte Konstruktion, die von einer Wassersäulenmaschine angetrieben wurde.

Bei einem Hub von 4 [m] sind beide Fahrkunstgestänge auf beiden Seiten
( im Applet : "vorn" = schwarz, "hinten = hellgrau ) mit um 4 [m] gegeneinander versetzten Tritten im Abstand von 8 [m] versehen.
Die Tritte sind so angeordnet, dass sich beim Trittwechsel an den Schachtbühnen in 4, 8, 12 ... [m] Teufe "passende" Tritte ( beide "vorn", beide "hinten" ) auf gleicher Teufe befinden.

Diese Konstruktion erlaubt die Nutzung sämtlicher Tritte beim Ein- oder Ausfahren der gesamten Belegschaft und ein gleichzeitiges Ein- und Ausfahren zum Schichtwechsel.

ZEITSKALA :

[min:sec] zählt die "interne" Zeit ab START ( nach RESET )
( gemessen in der internen Zeitskala mit 25 Rechenschritten pro Sekunde ),

ECHT ZEIT [U/min] zeigt die Drehzahl, mit der die Simulation auf dem Bildschirm abläuft.

Der Ablauf kann mit einem Mausklick

im Feld " - " verlangsamt,

im Feld " + " beschleunigt werden.

( linke Taste = kleine / rechte Taste = grobe Schritte )

Vorsicht : Bei Überforderung des Rechners durch zu große Beschleunigung des Ablaufs kann sich Netscape "aufhängen".

zum Anfang

GRAPH :

Öffnet ein separates Fenster für die graphische Darstellung verschiedener Messgrößen zur Beschreibung des Zustandes der Anlage und zur Verdeutlichung ihrer Funktionsweise
( Ein / Aus mit linker / rechter Maustaste ).

Die Werte

UMDREHUNGEN ( seit START nach RESET ),
DREHZAHL [U/min],
DREHMOMENT [Nm] ( des Wassers im Taschenkranz des Kehrrades ),
LEISTUNG [kW],
Wasser-VERBRAUCH [m^3] ( seit START nach RESET ),

TEUFE [m],
GESCHWINDIGKEIT [m/s],,
STATISCHE und DYNAMISCHE LAST [N]
DREHMOMENT [Nm]
für eine Tonne oder beide Tonnen / ein oder beide Gestänge (  L / R oder L|R ),
MOMENT-DIFFERENZ [Nm]
( = Drehmoment am Seilkorb durch die Last-Differenz beider Tonnen und Ketten / am Kunstkreuz durch die Last-Differenz beider Fahrkunstgestänge ),
LAST-MOMENT [Nm] am Kehrrad
( im Förderbetrieb identisch MOM.-DIFF. )
M RAD + LAST [Nm]
( = Summe aller Drehmomente, Wassertaschen + ext. Last
=> Beschleunigung des Kehrrades bis zu einer Geschwindigkeit, bei der das verbleibende Drehmoment durch die Reibungsverluste, vor allem in dem i.A. nicht senkrechten Schacht, aufgezehrt wird ).

die ZEIT [min],
die RAD UMDREHUNGEN,
die RAD DREHWINKEL,
die DREHZAHL [U/min],
das DREHMOMENT [Nm], ( des Rades )
den WASSER VERBRAUCH [m^3],

die Position einer Tonne / eines Gestänges TEUFE [m] L / R, und
die Momentsumme M RAD + LAST [Nm] (s.o.).

Bei X-Axe = ZEIT wird zusätzlich die Wasserzufuhr [l/min] dargestellt ( cyan, rechte Skala ), um die Wirkung von Änderungen zu Verdeutlichen.

Vorsicht : Die On-Line-Darstellung kostet Rechenleistung.
Insbesondere Initialisieren ( erster Aufruf ), Verschieben und Dimensionieren des GRAPH-Fensters sollten nur im HALT-Modus vorgenommen werden ( anschl. weiter mit START ).

Die Anzeige der aktuellen Mausposition kann durch einen Mausklick in das GRAPH-Fenster mit der linken Maustaste ein / mit der rechten Taste aus-geschaltet werden.
Da die Anzeige nur im HALT-Modus möglich ist, wird das Kehrrad / Kunstrad ggf. mit dem Einschalten angehalten, und läuft nach dem Auschalten weiter.

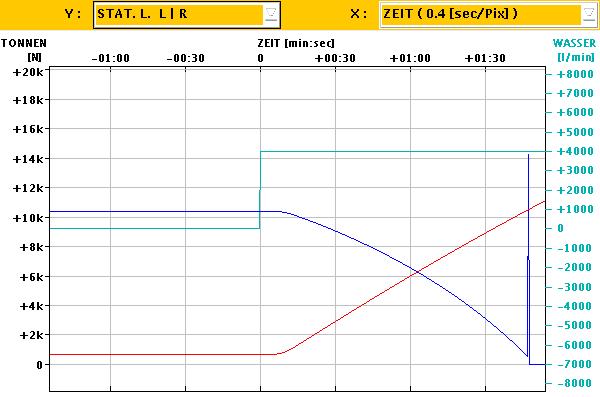

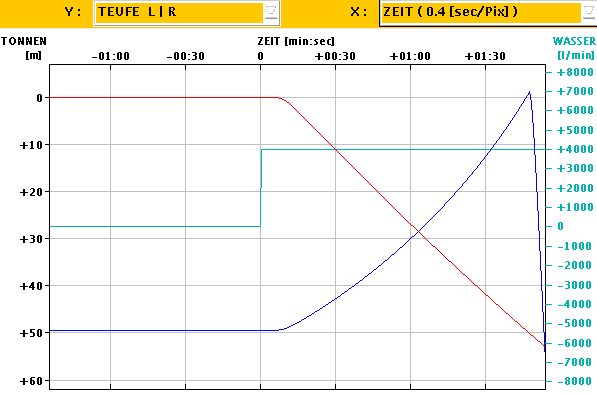

Förderzyklus mit zwei leeren Tonnen ( links = blau, rechts = rot, Wasserzufluß = cyan )

Zu Beginn der Förderung ( Zeit <= 0 ) befindet sich die rechte Tonne am oberen Füllort ( Teufe R = 0 [m] ), die linke Tonne unterhalb des unteren Füllortes ( Teufe L ca. 50 [m] ).
Nach ca. 1 min 50 sec läuft die linke Tonne gegen den Anschlag ( Teufe L ca. -1 [m] ), die linke Kette wird überlastet ( s. Abb. Statische Last ) und reißt :
die linke Tonne fällt in den Schacht.

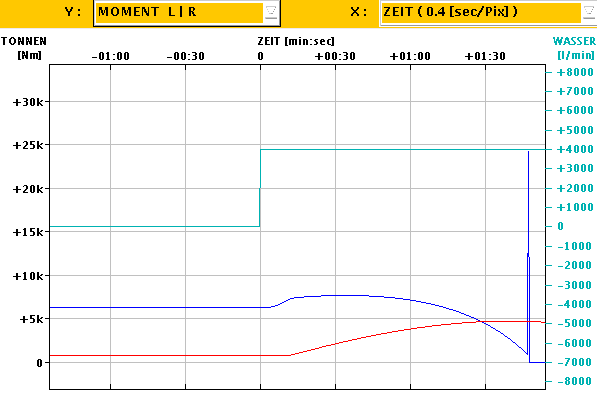

Während sich Teufe und Last monoton ändern, verdeutlicht die Abb. Drehmoment die Überlagerung von Laständerung und Änderung des Wickelradius ( = Hebelarm der Last ) am jeweiligen Seilkorb.

Ein Mausklick in den Radkranz markiert eine Wassertasche ( roter Punkt ) für eine vereinfachte Detaildarstellung mit Zahlenwerten

zur aktuellen Winkelposition ( PHI = nnn [Deg], 0 = oben, pos. n. rechts ),
zur aktuellen Wassefüllung ( VOL = nnn [ l ] ),
zum in der aktuellen Position max. möglichen Volumen ( max. nnn ), und
zur aktuellen Wassermenge im gesamten Kranz ( SUM = nnn [ l ] ).

Bei höheren Drehzahlen wird die Wirkung der Fliehkraft an der Neigung des Wasserspiegels und an der früher abgeschlossenen Entleerung der Tasche deutlich.

( Ein Mausklick in die Detaildarstellung versteckt sie wieder. )

DOWNLOAD

Die für eine lokale Installation des Applets benötigten Class- und Html-Files sind verfügbar als zip-File und als tar.gz-File.
