Beobachtungen:

Mittelwertbildung, breiter Sensor verschmiert die Signalform

Trägheit führt zu Positionsverschiebung


Die Ortsauflösung eines Detektors bestimmt, welche Feinstrukturen im Signal noch zu erkennen sind.
Bei der vorgegebenen Signalform mit feiner Struktur in der Mitte und grober im Außenbereich kann es bedeuten, daß nur die Linien im Außenbereich noch aufzulösen sind.
Bewegt sich der Detektor zu schnell im Vergleich zu seiner zeitlichen Auflösung, dann ergibt sich daraus eine zusätzliche Mittelung sowie eine  Verschiebung der Signale bezüglich deren Position.
Daten stammen von Doppelspalt

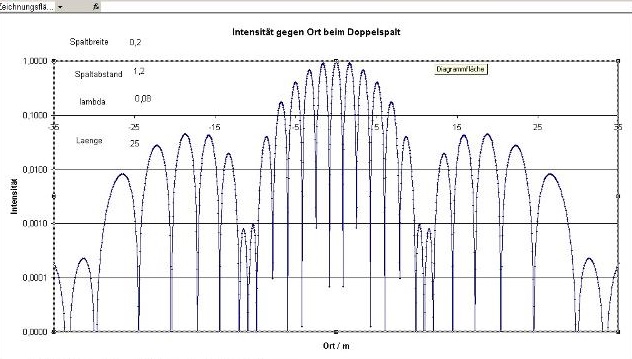

Abb. 01: Originaldaten gerechnet, Intensität beim Doppelspalt, nach rechts die Position, nach oben die Intensität logarithmisch aufgetragen.
Ein Beugungswinkel von 45 Grad ergibt sich bei Position 25 m auf der Projektionsfläche, da der Abstand vom Spalt zu dieser ebenfalls 25 m ist.  (FB)

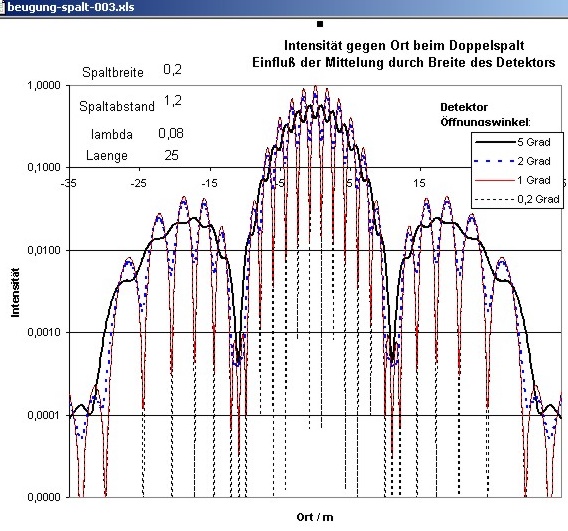

Abb. 02: Beugung am Doppelspalt, Intensität gegen Ort auf der Projektionsfläche  für verschiedene  Öffnungswinkel des Detektors. (FB)
Abb. 03: Bei zeitlicher Trägheit des Detektors führt eine zu schnelle Bewegung über die Projektionsfläche zu einer scheinbaren Positionsverschiebung sowie zur Verschmierung von feinen Strukturen. (FB)
