Beobachtungen:

Mustererkennung, Modem-Töne

Für die Datenübertragung beim Telefon benutzt man unterschiedliche Frequenzen, die im schmalbandigen Frequenzbereich der Telefonübertragungsnetze von 300 bis 3 kHz liegen müssen.

Je nach Übertragungsgeschwindigkeit gibt es unterschiedliche Verfahren zur Verschlüsselung.
Beispielsweise sind es bei 1200 Baud die beiden Frequenzen 1200 und 2200 Hz für die Codierung von "0" und "1",
bei 2400 Baud sind es 2000 und 3800 Hz.

Nun als Hörbeispiel den Beginn des Dialoges zwischen zwei Faxgeräten.
Es gibt ein typisches Muster, dessen akustischer Eindruck sich gut einprägen läßt.

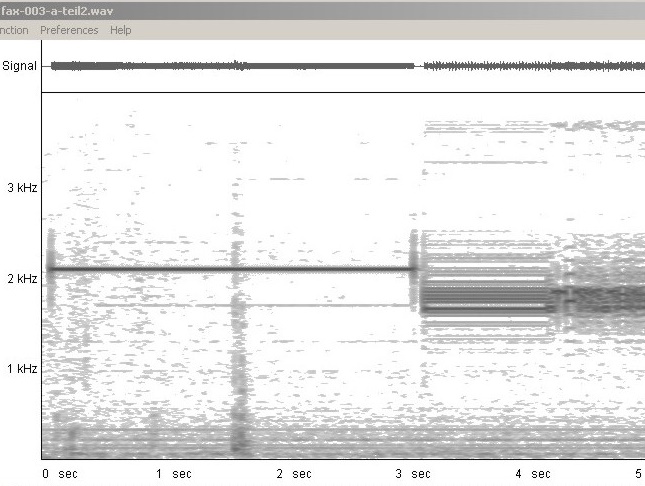

Abb. 01: Anmelde-Dialog eines Faxgerätes. Zur Bestimmung der Übertragungsrate wird bei diesem Mitschnitt der Töne nach etwa 3 Sekunden eine Serie von U's gesendet, und anschließend beginnt die Übergtragung der Nutzinformation (ab 4,5 Sekunden) (FB)
Tondatei (Wave-Datei 128 kB) Fax-Daten
Frequenzanalyse

Abb. 02: Telefon und Akustik-Koppler zur Datenübertragung. Zu Beginn der Datenübertragung über Telefonleitungen war die Kombination beider Geräte gebräuchlich, später übernahm diese Funktion ein Modem. (FB)
