Schwingungen

Zu Schwingungen kann es kommen, wenn Energie permanent zwischen zwei Energiespeichern hin- und herfließen kann.

Bei der Mechanik kann es einerseits die Lageenergie oder Federenergie (potentielle Energie) und andererseits die Bewegungsenergie (kinetische Energie) sein.

Bei elektromagnetischen Schwingungen sind es beispielsweise die in einem elektrischen und magnetischen Feld gespeicherten Energien.

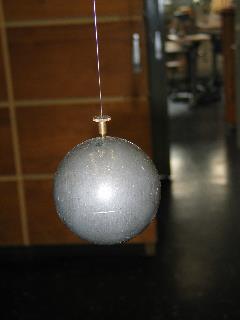

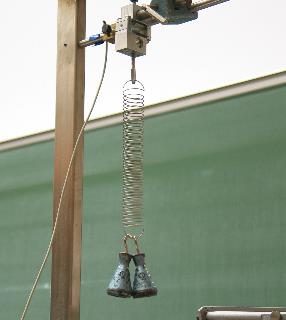

Abb. 01: Eine Masse hängt an einem Faden: Fadenpendel. Es kann zum Schwingen angeregt werden. (FB)	Abb. 02: Zwei Massen hängen an einer Feder: Federpendel. Es kann zum Schwingen angeregt werden. (FB)

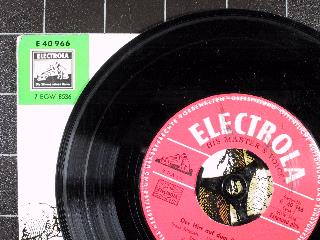

Abb. 03: Schallplatte (FB)	Abb. 04: Eine Schallplatte mit dem Mikroskop betrachtet, dazu als Vergleich ein menschliches Haar. Der zeitliche Verlauf des Schalldrucks bei der Tonaufnahme ist hier auf nahezu kreisförmigen Linien (Rillen) aufgezeichnet. Die akustischen Schwingungen erzeugen hier periodisch eine seitliche Hin- und Herbewegung der Rille. (FB)

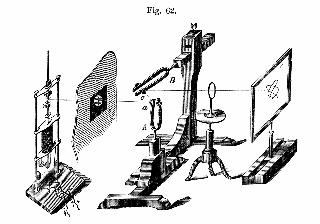

Abb. 05: Darstellung der kombinierten Schwingungsform von zwei senkrecht zueinander schwingenden Stimmgabeln (Lissajou-Figur) (Pisko 1865)	Abb. 06: Darstellung der Schwingunsform einer Stimmgabel. Vibrograph nach König, Zeitmessung über Zusatzmarken (Pisko 1865)

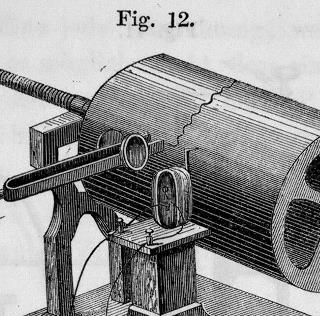

Abb. 07: wenn die Frequenzen beider Stimmgabeln in einem Verhältnis ganzer Zahlen zueinander stehen, ergibt sich ein schönes, gut sichtbares Muster (Lissajou-Figur)	Abb. 08: Vorläufer von Edisons Phonograph. Mit einer Nadel wird der Schwingungsverlauf in eine Rußschicht gekratzt.

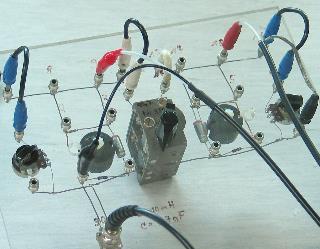

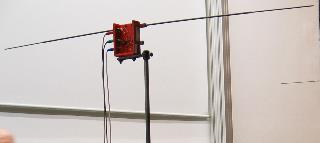

Abb. 09: zwei Schwingkreise aus Kondensator (Bildmitte) und Spule sind miteinander gekoppelt. (FB)	Abb. 10: UKW-Antenne, besteht aus einem Schwingkreis (die beiden Stäbe sind gleichzeitig Kondensator und Spule) (FB)

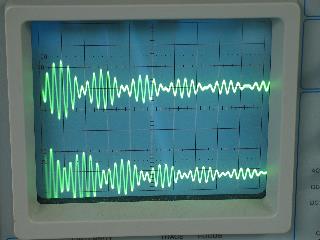

Abb. 11: Darstellung der Schwingungsform mit einem Oszillographen: beide Schwingkreise koppeln ihre Energie jeweils auf den anderen Kreis (wie beim Doppelpendel) (FB)
