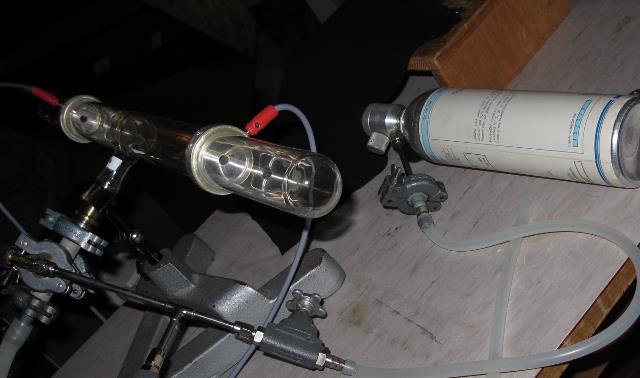

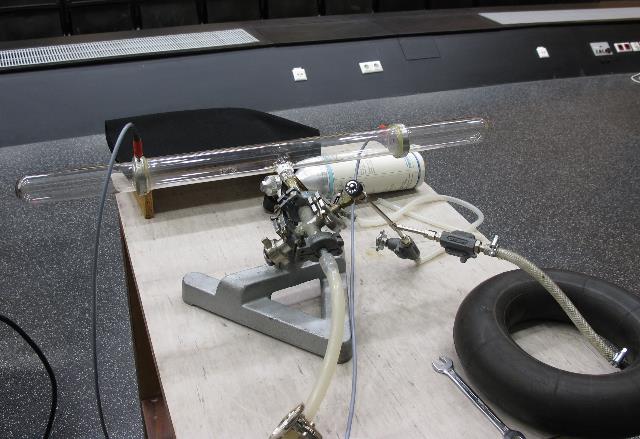

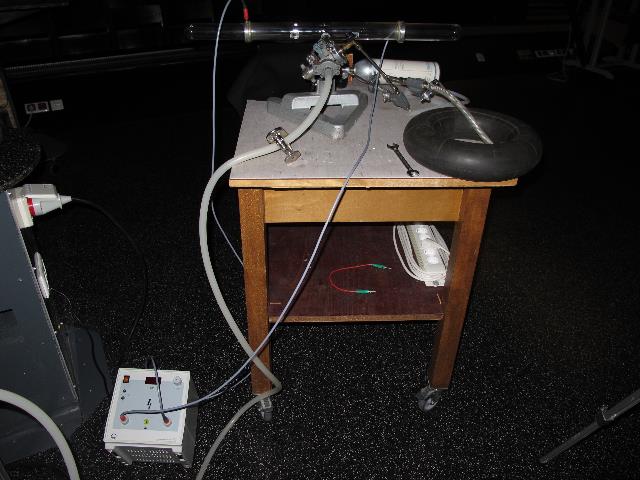

Abb. 01: Das Glasrohr hat zwei eingeklebte Elektroden jeweils etwa ein Viertel der Länge von den Enden entfernt. Die Elektroden sind in der Längsachse durchbohrt. In der Mitte gibt es einen Vakuumanschluß und eine Füllarmatur für Edelgase. (FB) |

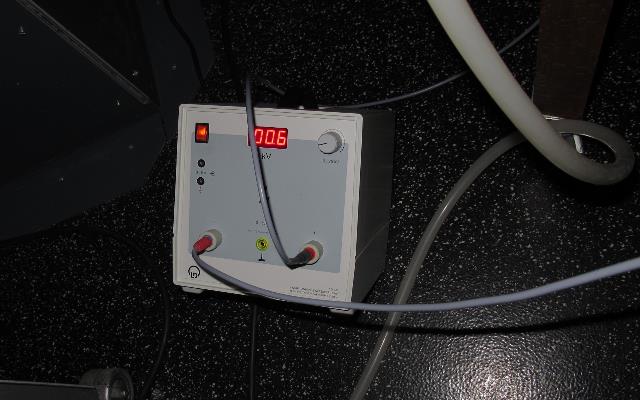

Abb. 02: Anschlüsse: der Pluspol am Gerät (rechts) geht zum linken Ende der Röhre, der Minuspol (links) zum rechten Ende der Röhre. (FB) |

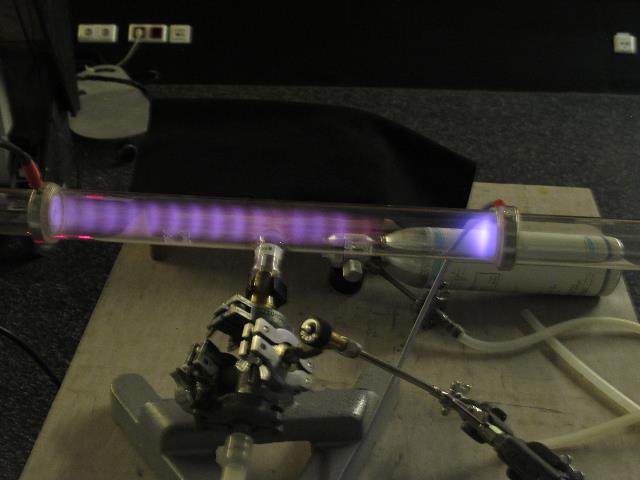

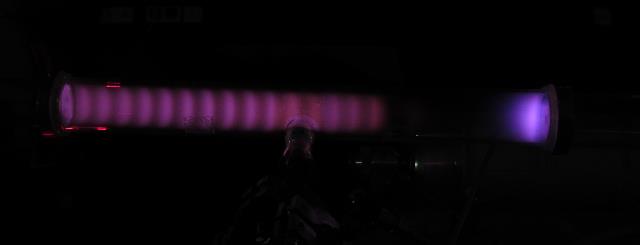

Abb. 03: sichtbare Entladung, rechts der Minuspol (FB) |

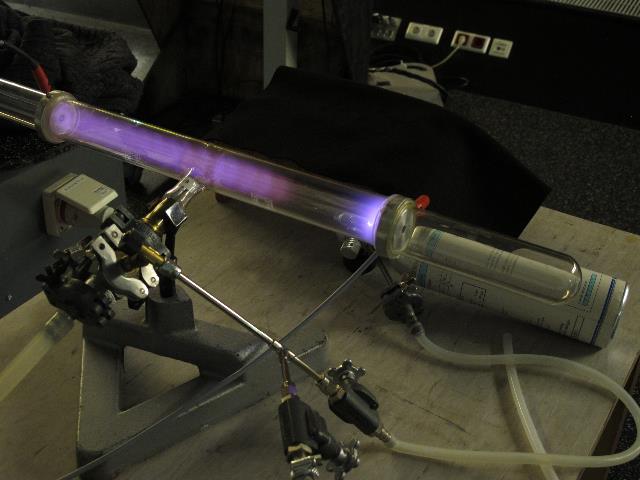

Abb. 04: rechts der Minuspol (FB) |

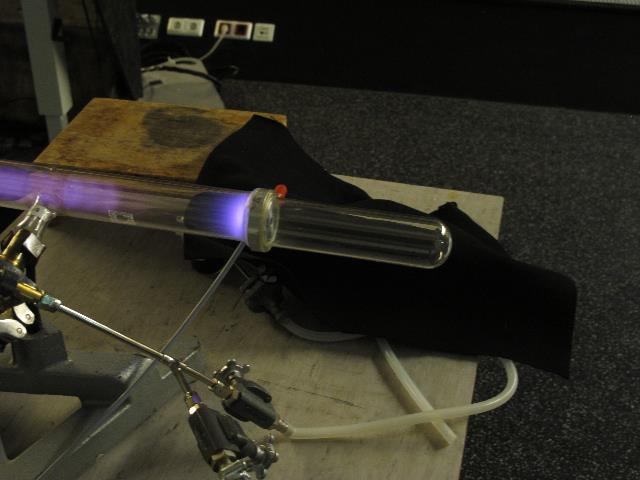

Abb. 05: Auch in den Dunkelräumen hinter den Elektroden ist etwas zu beobachten. rechts der Minuspol (FB) |

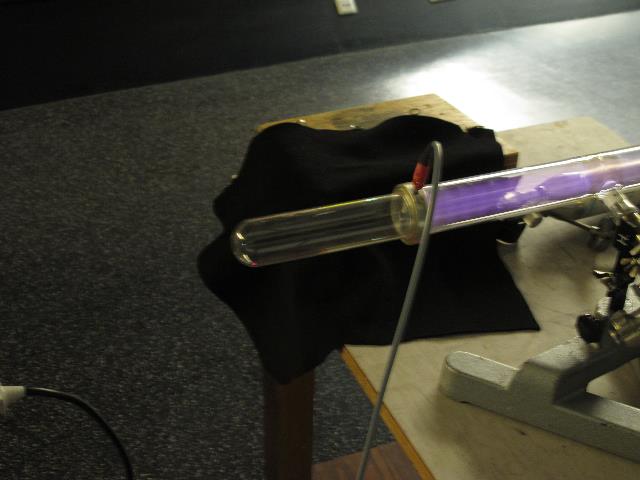

Abb. 06: links der Pluspol (FB) |

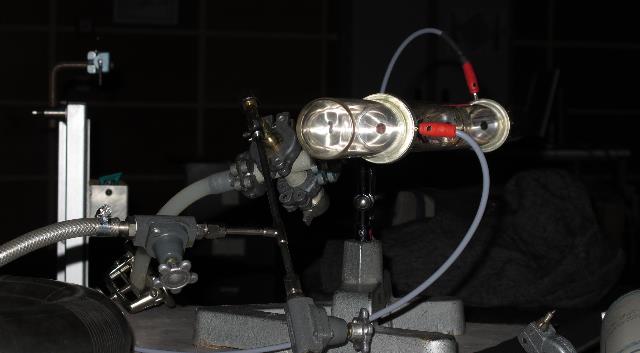

Abb. 07: Die Elektroden haben jeweils in der Mitte eine Bohrung, rechts der Minuspol (FB) |
Abb. 08: |
Abb. 09: Brennspannung: 600 Volt, links der Minuspol, rechts der Pluspol (FB) |
Abb. 10: sichtbare Gasentladung, rechts der Minuspol. (FB) |
|
