Signalverarbeitung: Rauschen, Mustererkennung

Abb. 01 a und c: Starker Regen trübt die Sicht. (FB)
Abb. 02 b und d: Nach Betrachten des unteren Bildes gelingt es auch, in den anderen Bildern wichtige Einzelheiten zu entdecken. (FB)



Stimme einer Krähe, täuscht tiefe Frequenzen vor.

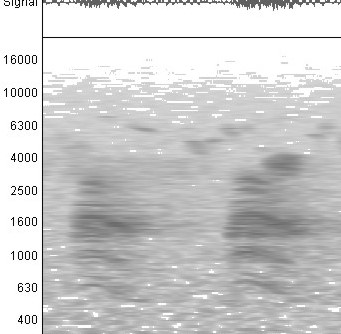

Abb. 03: Stimme einer Krähe (sechs Rufe), ???Krähe-Wave? Frequenzanalyse,
Linke Achse: Frequenz (logarithmisch), untere Achse: Zeit,
Die Schwärzung ist ein Maß für die Lautstärke. (FB)
Frequenzanalyse
Abb. 04: Ausschnitt, die tiefste Fequenz der Krähe liegt bei ungefähr 600 Hz. Bei ca. 1600 Hz ist ein sehr lauter breiter Bereich.  (FB)
Was klingt tiefer ??

  Tondatei  660 Hz  Orgel

  Tondatei Krähe
Abb. 05:  Keyboard, elektronische Orgel, Ton mit 660 Hz (FB)




Vogelstimme und Verkehrslärm

Abb. 06: Frequenzanalyse von Vogelstimme und Verkehrslärm (Frequenz nach oben und Zeit nach rechts aufgetragen). Jeweils am linken und rechten Bild verschwindet die Vogelstimme fast im Rauschen, in der Bildmitte ist sie besonders deutlich zu sehen. Wenn man sich ihre typische Form in der Bildmitte vorher eingeprägt hat, läßt sich das Muster des Vogels auch am Rande mit den Augen erkennen.
Auch mit den Ohren kann der Mensch diese Stimme heraushören, wenn es sich darauf einstellt. Den Verkehrslärm kann unser Gehirn bis zu einem gewissen Maße wegfiltern. (FB)   Frequenzanalyse
Tondatei
 passend zum linken Bildausschnitt aus der Mitte, Meise und Verkehrslärm sind noch gut zu trennen
Abb. 07: Auschnitt etwa aus der Mitte. Der Verkehrslärm ist leiser. (FB)
Tondatei der Meise und Verkehrslärm



Schreiende Kraniche mit Flugzeuglärm

Abb. 08: Frequenzanalyse (Lautstärke nach oben, Frequenz nach rechts): Flugzeug und Kranichgeschrei. Der Lärm des Flugzeugs enthält lautstarke Grund- und Obertöne, die unterhalb (links) von 500 Hz liegen, das Schreien der Kraniche liegt oberhalb von 500 Hz. (FB)

Tondatei:
Kranich
Abb. 09: Frequenzanalyse (nach rechts die Zeit, nach oben die Frequenz): Zum Flugzeuglärm gehören die durchgehenden Linien, das Geschrei der Kraniche sind die dunklen Tupfer darüber. (FB)
Abb. 10: Foto mit Kranichen am Himmel (weitgehend unsichtbar) (FB)
