Beobachtungen:
Nikola Tesla, Energie-Übertragung 100kW über 42 km
Materialsammlung, noch in Arbeit ?????Energieübertragung
Colorado Springs Experimental Station, 1899
http://en.wikipedia.org/wiki/Image:ExperimentalStationCS-Tesla.png
http://en.wikipedia.org/wiki/Colorado_Springs_Notes,_1899%E2%80%931900
http://www.pbs.org/tesla/res/res_art09.html
« While
I have not, as yet, actually effected a
transmission of a considerable amount of energy, such as
would be of industrial importance, to a great distance by
this new method, I have operated several model plants
under exactly the same conditions which will exist in a
large plant of this kind, and the practicability of the
system is thoroughly demonstrated. The experiments have
shown conclusively that, with two terminals maintained at
an elevation of not more than thirty thousand to thirty-five thousand
feet above sea-level, and with an
electrical pressure of fifteen to twenty million volts,
the energy of thousands of
horse-power can be transmitted
over distances which may be hundreds and, if necessary,
thousands of miles. I am hopeful, however, that I may be
able to reduce very considerably the elevation of the
terminals now required, and with this object I am
following up an idea which promises such a realization. There is, of
course, a popular prejudice against using an
electrical pressure of millions of volts, which may cause
sparks to fly at distances of hundreds of feet, but,
paradoxical as it may seem, the system, as I have
described it in a technical publication, offers greater
personal safety than most of the ordinary distribution
circuits now used in the cities. This is, in a measure,
borne out by the fact that, although I have carried on
such experiments for a number of years, no injury has
been sustained either by me or any of my assistants.»
später:
http://de.wikipedia.org/wiki/Wardenclyffe_Tower
 |
| Abb. 01: Tesla Patent Nr. 645 576 vom 20. März 1900, links koppelt ein Generatorüber eine Hilfswicklung Energie in die Spule ein, rechts wird aus einer Hilfswicklung die Energie den Verbrauchern M übergeben. Wichtig: die beiden Sekundärwicklungen sind über die Erde miteinander verbunden. |
Bauanleitung und physikalische Erklärung.
http://www.nw-service.at/energie.html
HTL-Wels Höhere Technische Lehranstalt Wels , StR. Dipl. Päd. Ing. Norbert Willmann
http://www.htl-wels.at/
andere Konstruktion
Wireless Power Transfer via Strongly Coupled Magnetic Resonances
A.Kurs, A. Karalis, R. Moffatt, J.D. Joannopouos, P. Fisher M. Soljacic, Science Vol 317 6. July 2007, P. 83 - 86
 |

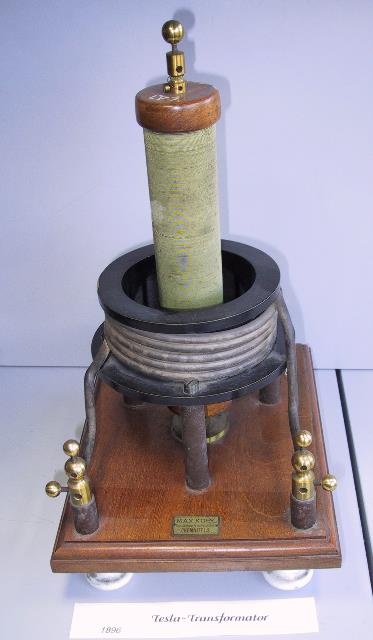

| Abb. 02: Tesla-Transformator, Max
Kohl, Chemnitz, 1896 Die Primärspule hat nur wenige Windungen, die Sekundärspule in der Mitte sehr viele. (FB) |
 |

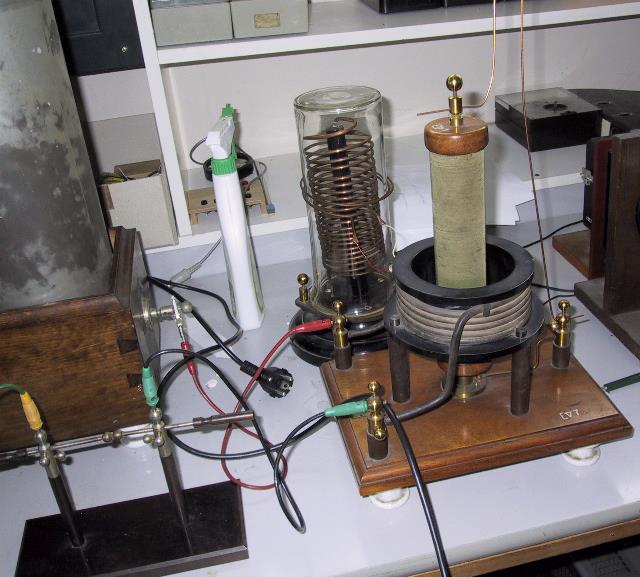

| Abb. 03: Tesla-Transformator,
Funkenstrecke, Leydener Flaschen (als Kondesator), im Hintergrund ein
weiterer Tesla-Transformator (Glasgefäß mit Kupferspulen)
(FB) |
 |

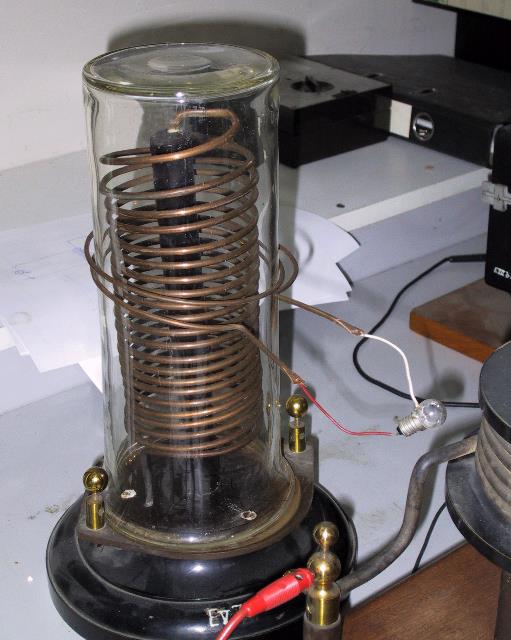

| Abb. 04: Tesla-Transformator zum
Betreiben einer Glühbirne. (FB) |
 |

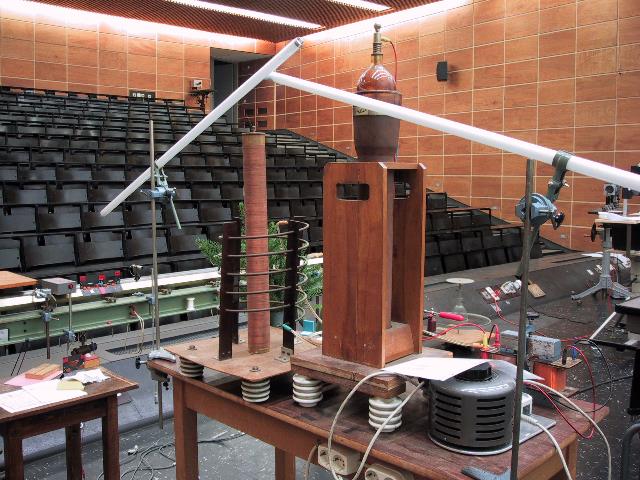

| Abb. 05: Klassiker in der
Weihnachtsvorlesung der Physik an der TU Clausthal: Tesla-Transformator bringt Leuchtstofflampen zum Leuchten. auf dem Tisch: links Tesla-Transformator, weite offene Primärspule und lange schmale Sekundärspule, Leydener Flasche (Kondensator, dahinter Funkenstrecke, vorne Drehtransformator für Netzspannung und dahinter rechts Hochspannungstransformator 220V / 10000V. (FB) |
Anwendungen heute
 |

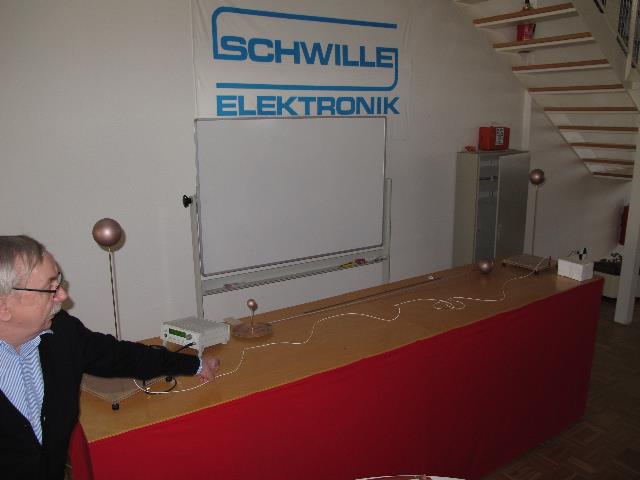

| Abb. 06: Energieübertragung: zwei
Teslaspulen mit Antennenstab und Kugel sind über einen Draht
leitfähig miteinander verbunden. Auf der einen Seite wird in
die eine Flachspule über eine Zusatzwicklung Hochfrequenz resonant
eingekoppelt. Auf der anderen Seite läßt sich ein Teil der
übertragenen Energie auskoppeln und ein kleiner Elektromotor
betreiben. Die beiden jeweils gegenüberliegenden Kombinationen aus Flachspule und Kugeln bilden einen Serienkreis, wobei die beiden Kugeln jeweils eine Seite des Kondensators bilden. Zwischen den Kugeln schwingt der Vektor des elektrischen Feldes in Richtung der Verbindungslinie. Dabei fließt nach Maxwell ein "Verschiebungsstrom". felder.htm#kapitel-09-01 Es sieht so aus, als hätte man longitudinale Wellen. Manche nennen diese "Skalarwellen". Entwickelt und gebaut von Firma Schwille, Kirchheim bei München. http://www.teslatechnik.de/teslatrafos.html Zum Aufbau und zur Theorie schreibt Dr. Horst Eckardt http://www.aias.us/documents/miscellaneous/PotentialWaves.pdf Tesla Patent Nr 645576 (FB) |
 |
| Abb. 07: Empfängerspule und links kleiner Elektromotor als Verbraucher (FB) |
 |

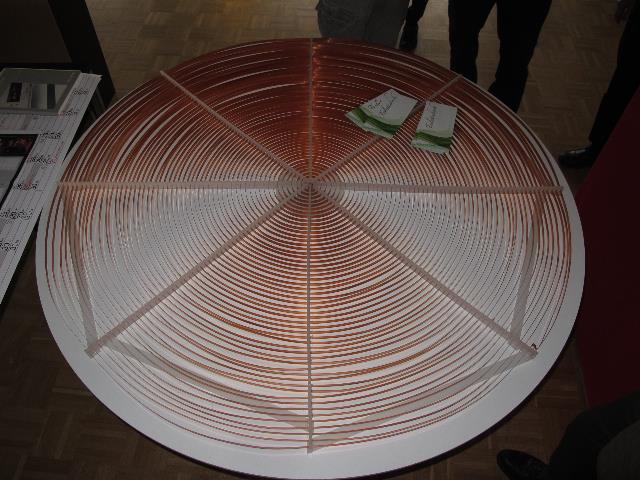

| Abb. 08: große Teslaspule. Fa. Schwille (FB) |
 |

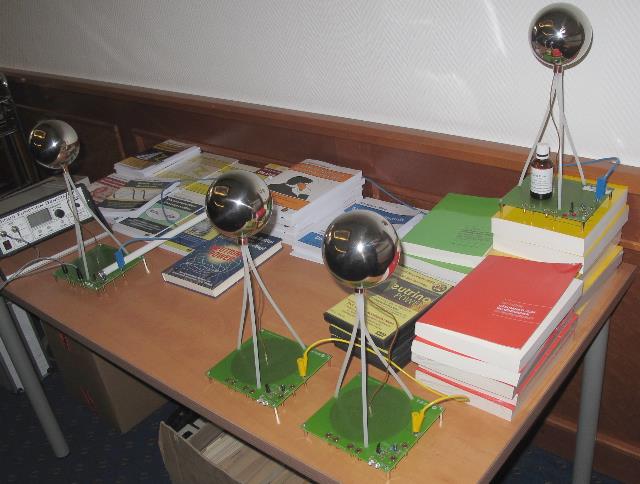

| Abb. 09: Prof. Konstantin Mey verwendet diese Konstruktion für seine Vorträge. (FB) |
Weitere experimentelle Erfahrungen hat Norbert Willmann veröffentlicht. (früher HTL-Wels, Österreich) http://www.nw-service.at/energie.html www.nw-service.at/zip/physikalisch-erkl.zip |
 |
| Abb. 10: Tesla-Spule, Vorderseite, Tesla Audiotrafo 900 – 170, Fa. Schwille, http://www.teslatechnik.de/ "Technische Daten:(FB) |
 |
| Abb. 11: Tesla-Spule, Rückseite, Fa. Schwille, http://www.teslatechnik.de/ (FB) |
 |
| Abb. 12: Bifilare-Spule, Rückseite, Fa. Schwille, http://www.teslatechnik.de/ Widerstand je Spulenhälfte: 7,5 Ohm "Technische Daten(FB) |
 |

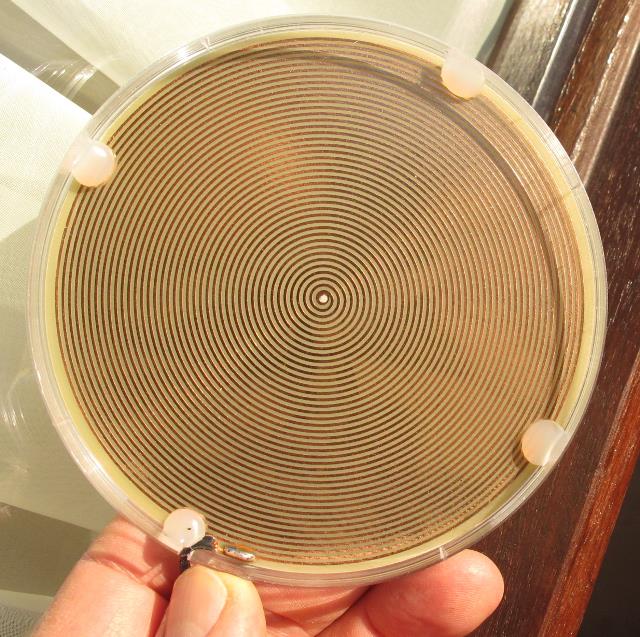

| Abb. 13: Bifilare-Spule, Vorderseite, Fa. Schwille, http://www.teslatechnik.de/ (FB) |

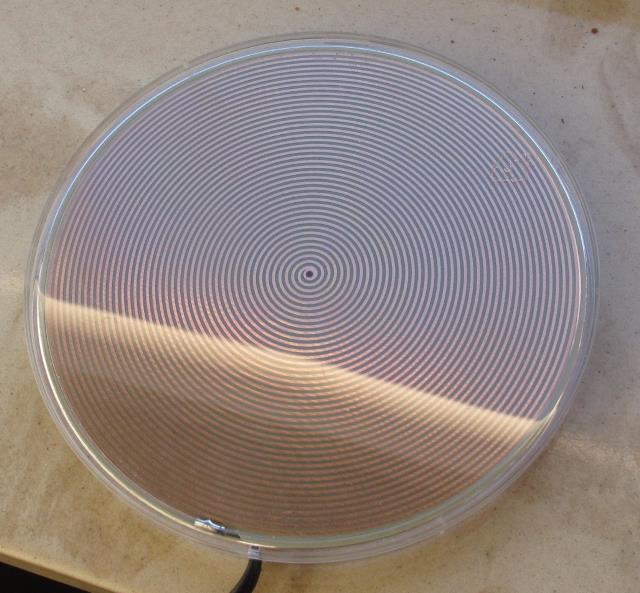

Eigenschaften einer Flachspule flachspule.htm

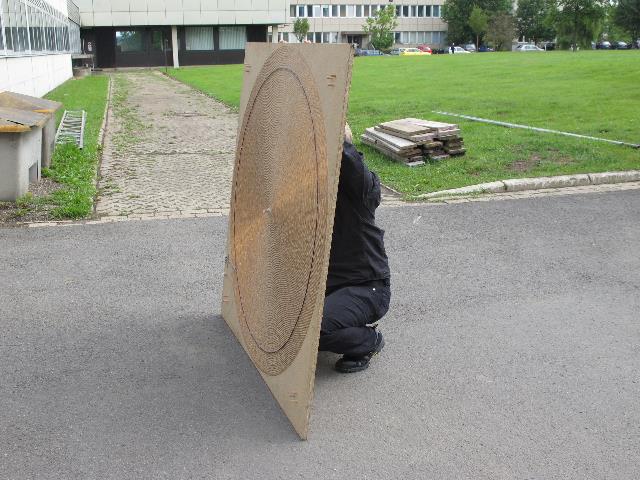

Nachbau einer Tesla-Flachspule an der TU Clausthal
 |

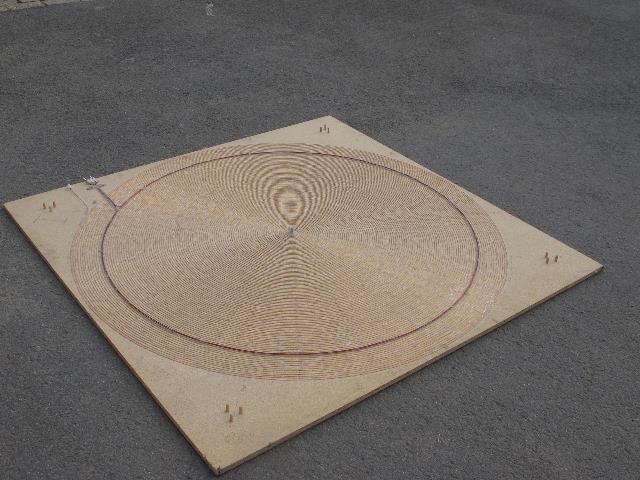

| Abb. 14: Kupferlackdraht auf einer Spanplatte (FB) |
 |

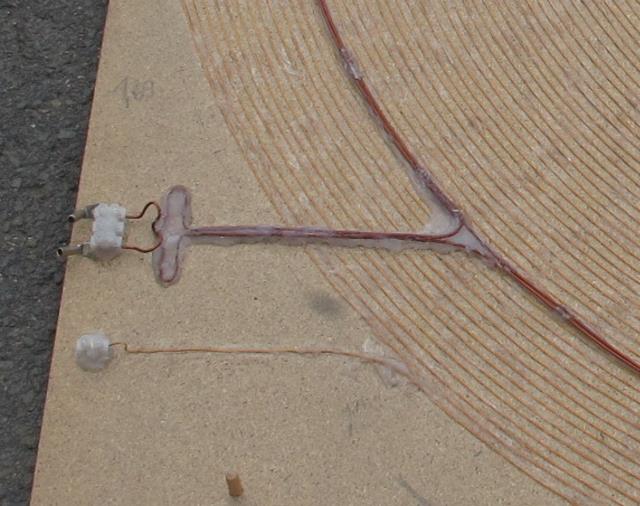

| Abb. 15: Einkopplung über eine zweite Spule, die Primärwicklung (dunkelbraun) (FB) |
 |

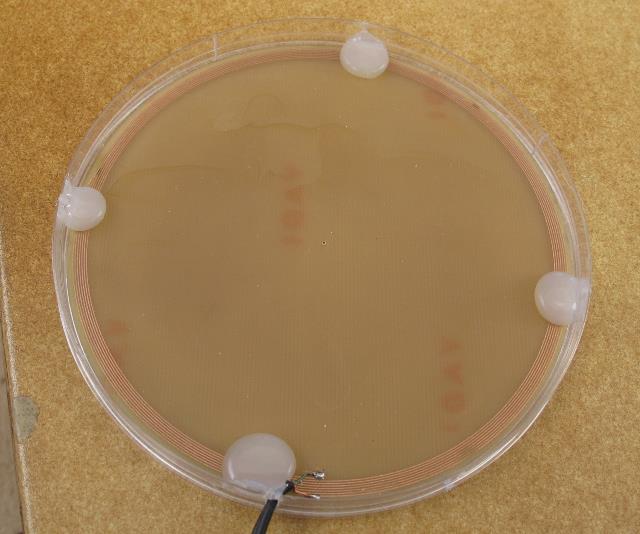

| Abb. 16: Primär- und Sekundärwicklung (FB) |
siehe auch res-str......
 |

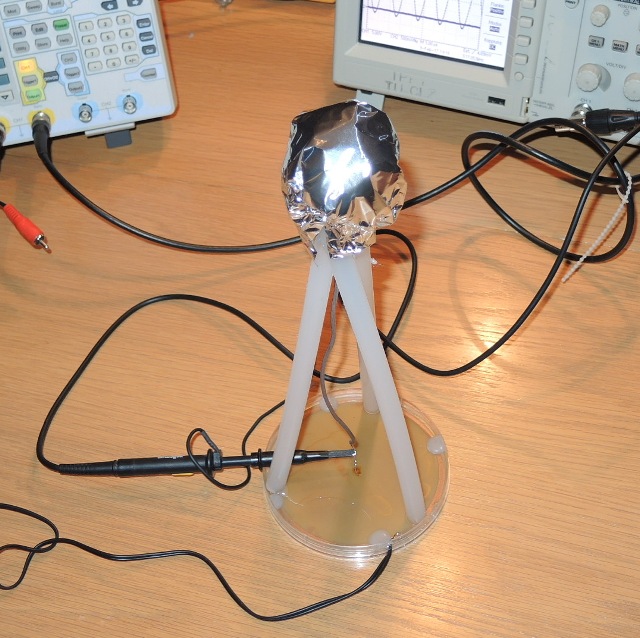

| Abb. 17: Teslaspule und "Kugel" aus Aluminiumfolie, siehe Abb. 11 (FB) |
 |

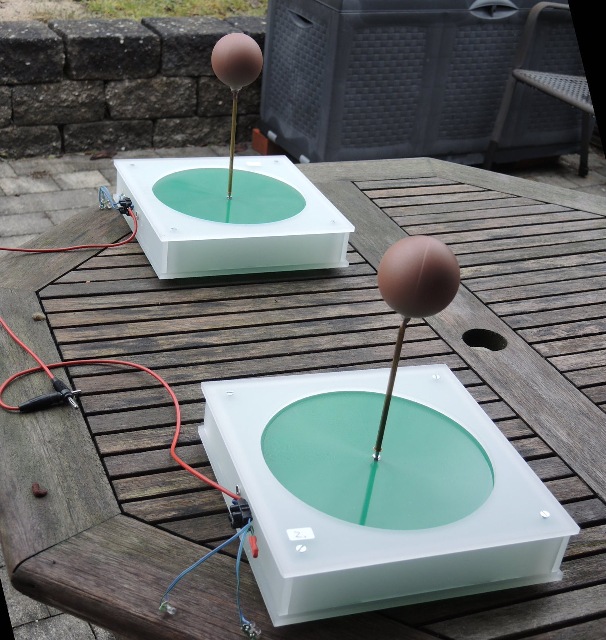

| Abb. 18: Zwei Teslatrafos, Produkt der Fa. Schwille, wichtig ist die "Erdverbindung" (siehe Patent von Tesla) (FB) |
 |
| Abb. 19: Zwei Teslatrafos, Sender und Empfänger (FB) |
 |
