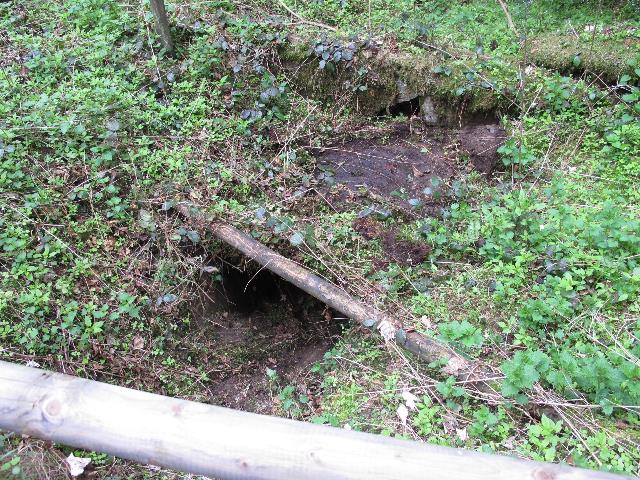

Abb. 01: Nordwestlich der B241 von Clausthal-Zellerfeld nach Osterode, gegenüber von den Resten des Wegehauses am Heiligenstock führt die erste Kaskade in das Tal zu kleinen Bremke.

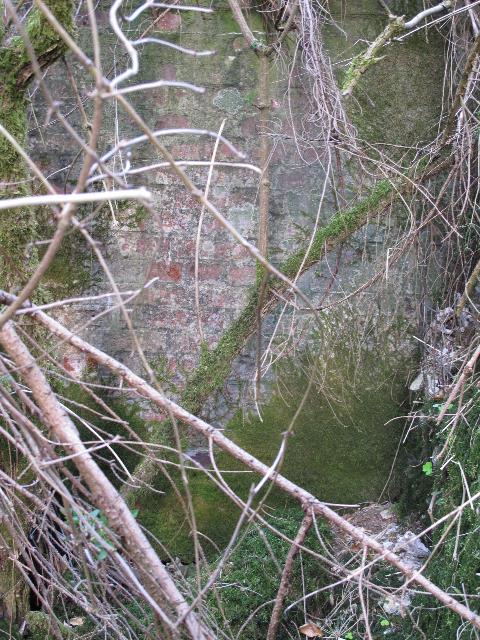

Kurz vorher, weiter nördlich, findet man einen Teil der Leitung bei einem aus Ziegeln gemauerten Schacht.
(FB)

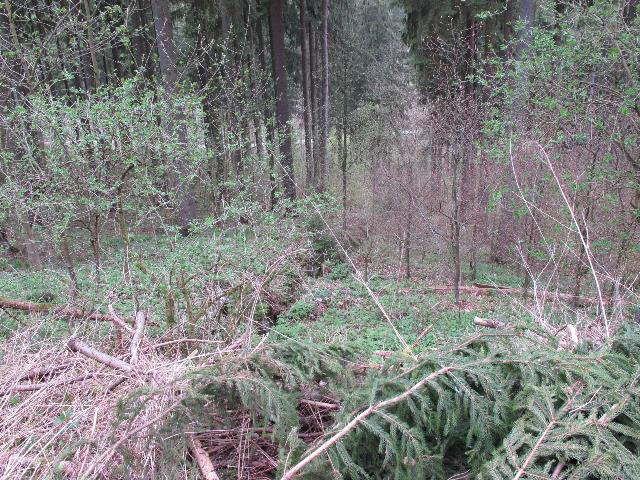

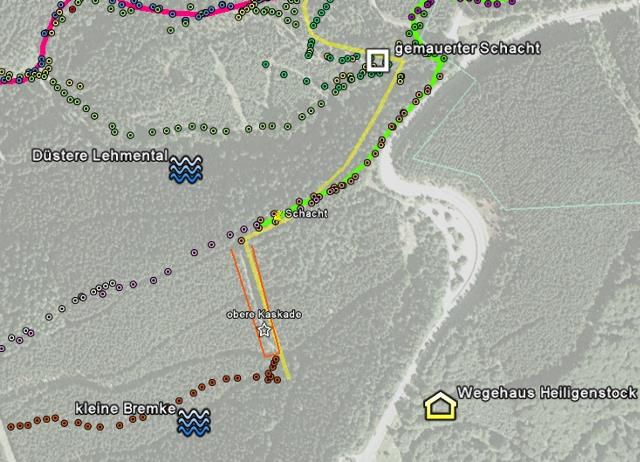

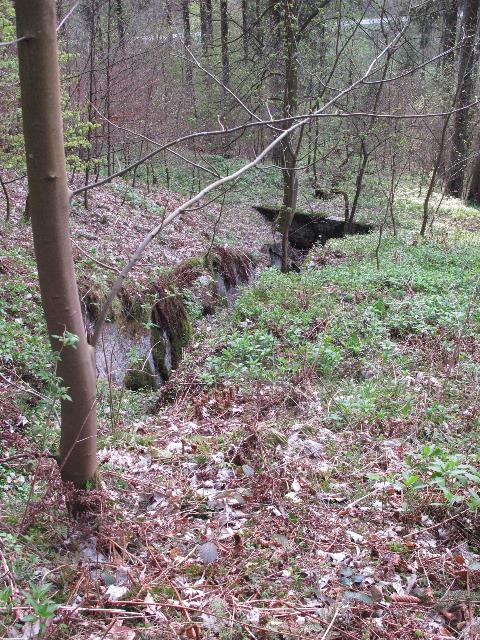

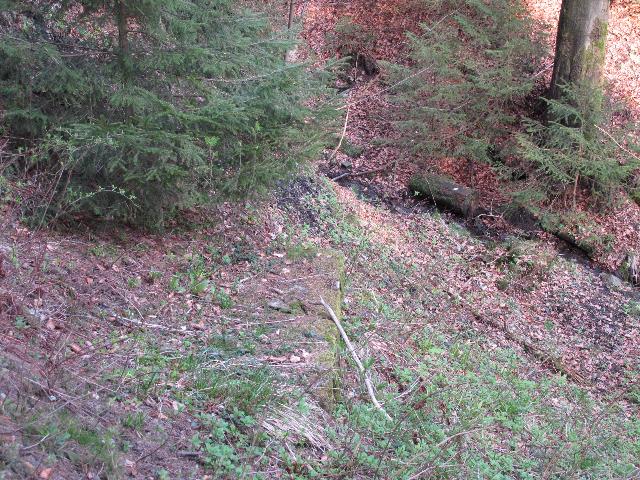

Abb. 02: Unmittelbar am oberen Bildrand ist die Böschung der 241 zu sehen. Der Deckel des gemauerten Schachtes zeichnet sich im Vordergrund in der Mitte des Bildes schwach als senkrechte Linie ab. Dahinter sind die Anfänge des Baches im düsteren Lehmental.
 (FB)

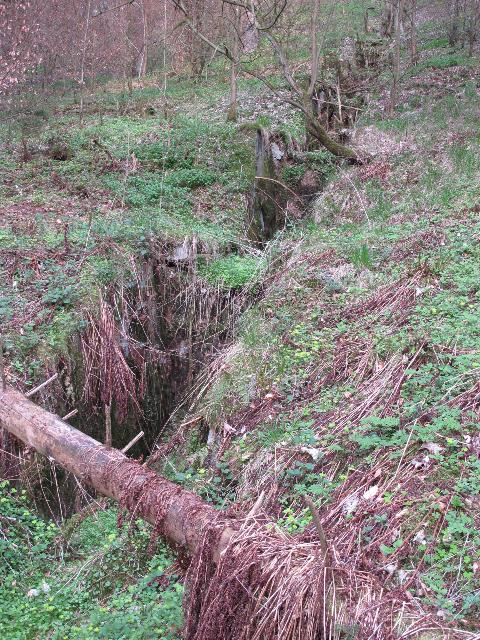

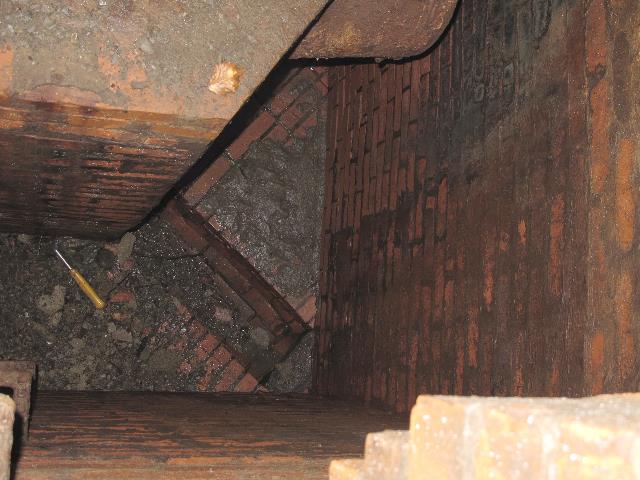

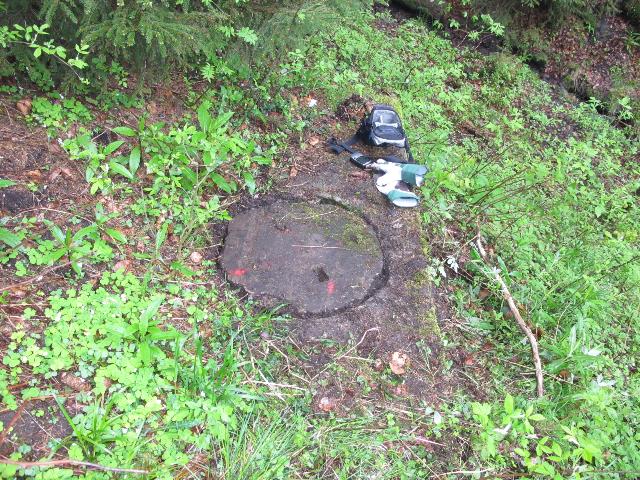

Abb. 03: Der Schacht ist mit einem Betondeckel verschlossen.
Punkt 301, N51 46 02.5 E10 18 16.4, Luftbild werk-tanne-zwei-eins.kmz (FB)
Abb. 04: Fest in ein Fundament eingemauert ragt das Ende eines 50 cm dicken Steinzeugrohres heraus. An den Wänden findet man Spuren des Abwassers. (FB)

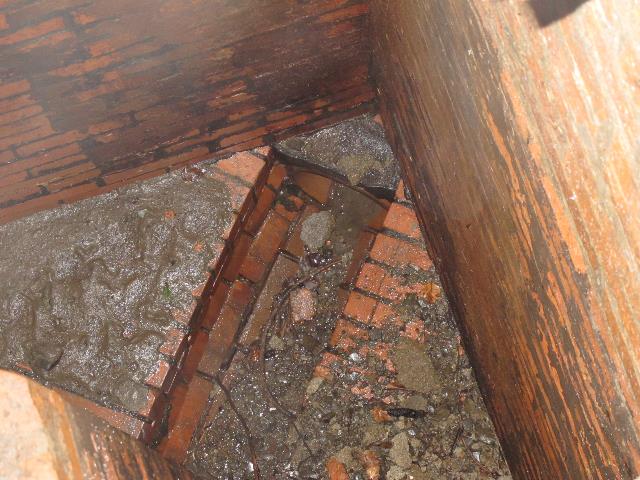

Abb. 05: zum Größenvergleich der Hammer, unten gibt es einen Ablauf (FB)
Abb. 06: Der Ablauf führt zu einem Rohr, das etwa nach Süden (oben) zeigt. (FB)


Erste Kaskade

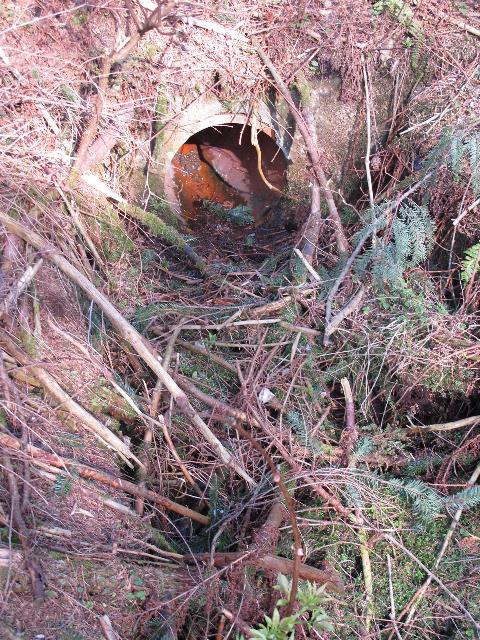

Abb. 07: Etwa 270 Meter vom gemauerten Schacht entfernt wird das Ende der Rohrleitung sichtbar
Punkt 164, N51 45 56.1 E10 18 06.8, Luftbild werk-tanne-acht.kmz (FB)

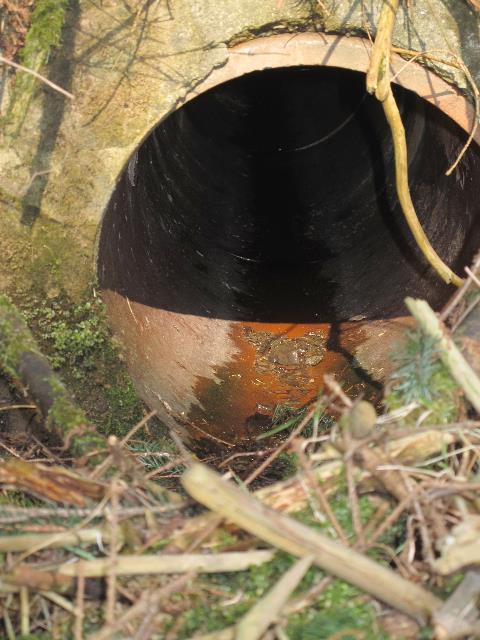

Abb. 08: Im Inneren des Rohres ist Wasser zu sehen. (FB)
Abb. 09: Am Scheitel haben sich helle Feststoffe abgelagert. (FB)
Abb. 10: Über diesen offenen 90 Grad-Bogen ist das Abwasser in die Kaskade geflossen.
Punkt 165, N51 45 55.6 E10 18 05.6, Luftbild werk-tanne-acht.kmz (FB)
Abb. 11: Die obersten Meter der Kaskade (FB)

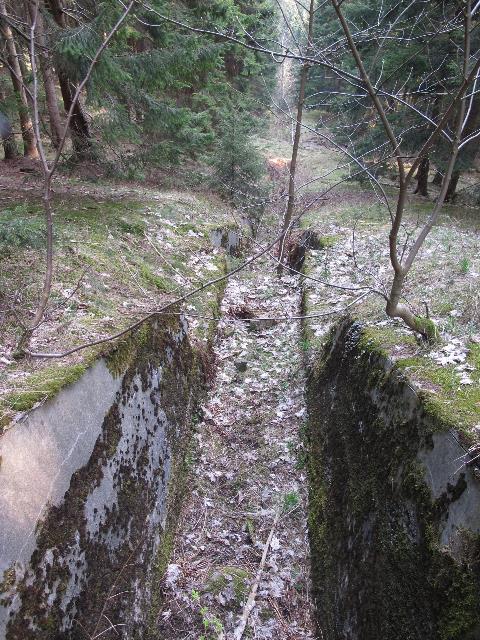

Abb. 12: Die Kaskade, Blick bergauf (FB)

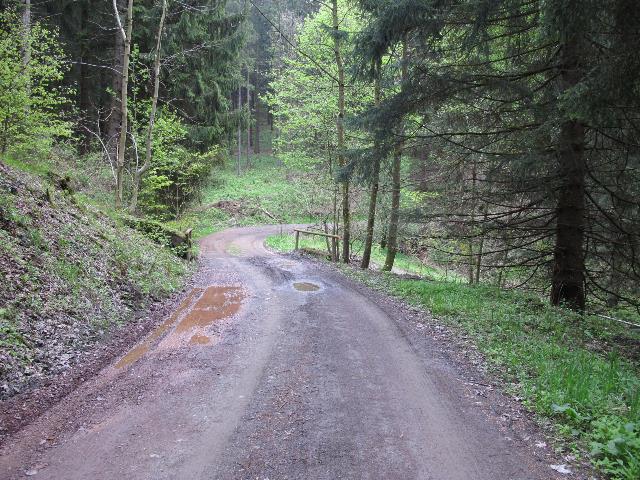

Abb. 13: Hier kreuzt ein Forstweg die Kaskade, kurz hinter dem rechten Geländer beginnt ein weiterer Weg, der parallel zur kleinen Bremke bergab führt.
Punkt 299, N51 45 50.5 E10 18 07.8, Luftbild werk-tanne-zwanzig.kmz  (FB)
Abb. 14: Das Ende der Kaskade mündet in die kleine Bremke. In der oberen Bildhälfte kann man die beiden Wege erahnen. Unterhalb des Geländers vom unteren Weg ist ein weiterer gemauerter Schacht, in dem die Rohrleitung zur zweiten Kaskade beginnt.
Punkt 220,  N51 45 49.7 E10 18 08.1,  Luftbild werk-tanne-zwanzig.kmz (FB)

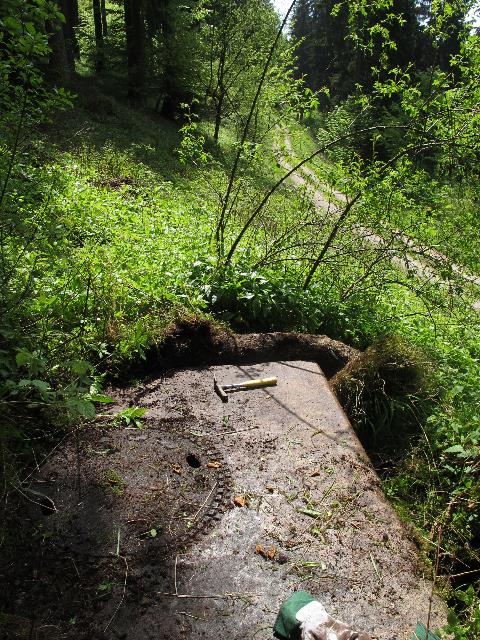

Abb. 15: Ein Betonschacht mit Kanaldeckel am unteren Ende der Kaskade. Im Vordergrund das Geländer der unteren Brücke.
Punkt 224, N51 45 50.6 E10 18 08.0,  Luftbild werk-tanne-zwanzig.kmz (FB)
Abb. 16: Im Inneren des Schachtes sieht man unten rechts einen Abgang, den man mit einem eisernen Schieber verschließen kann. In Blickrichtung der Kamera geht es weiter in die kleine Bremke (FB)
Abb. 17: Etwa 250 Meter weiter bergab. Hier fließt die kleine Bremke. Am rechten Hang verläuft die Rohrleitung vom Betonschacht in Richtung zur mittleren Kaskade nahezu auf einer Höhenlinie.
Punkt 223, N51 45 46.1 E10 17 56.5  Luftbild werk-tanne-zwanzig.kmz(FB)



Zweite Kaskade

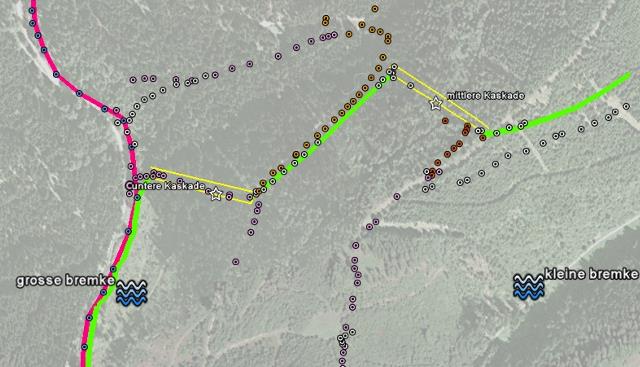

Abb. 18: Lage der mittleren und unteren Kaskade. Sie bringen das Abwasser in eine Rohrleitung im Tal der große Bremke (rot).
grün: Rohrleitungen laut Plan, gelb: Kaskaden (FB)

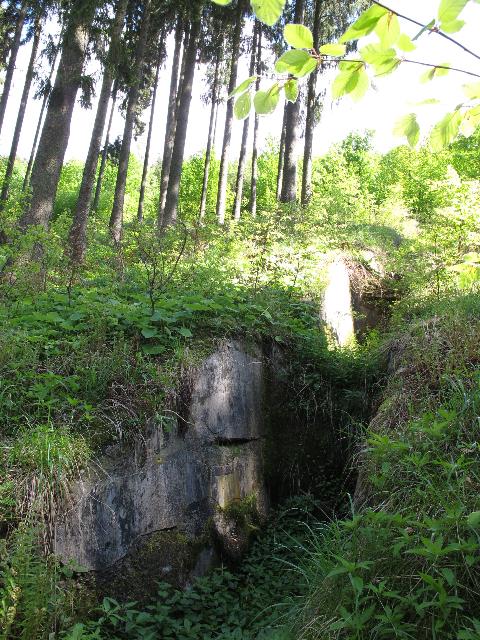

Abb. 19: Unmittelbar am Wegrand beginnt die zweite Kaskade.
Punkt 297, N51 45 29.5 E10 17 10.8, Luftbild werk-tanne-zwanzig.kmz (FB)

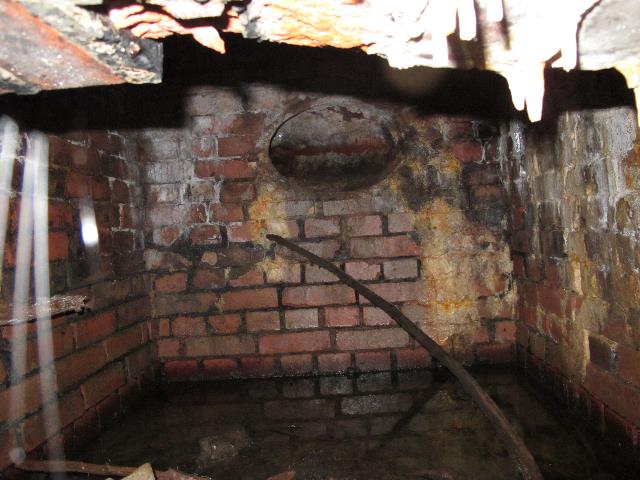

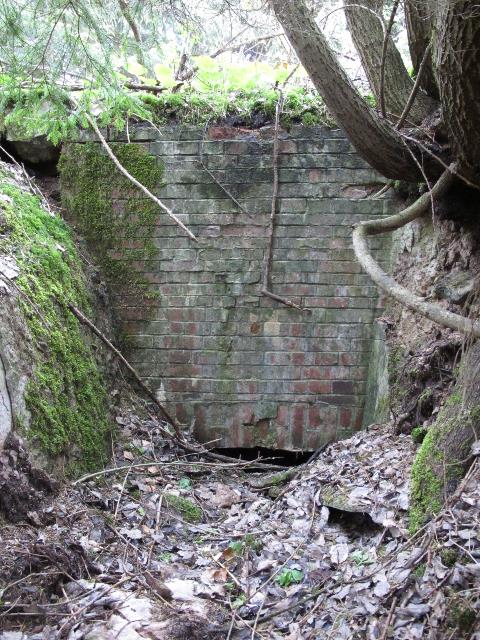

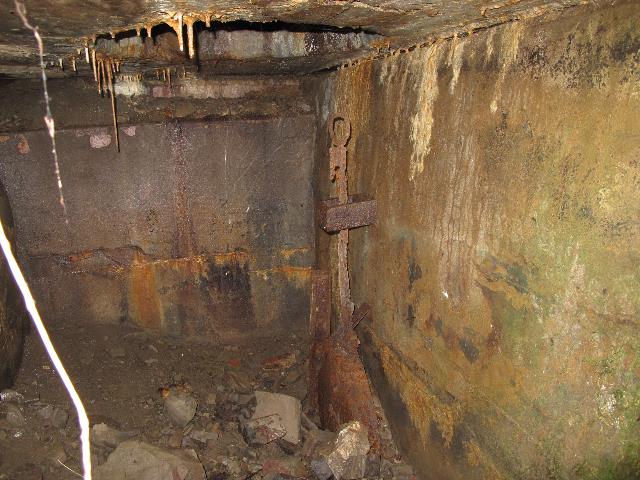

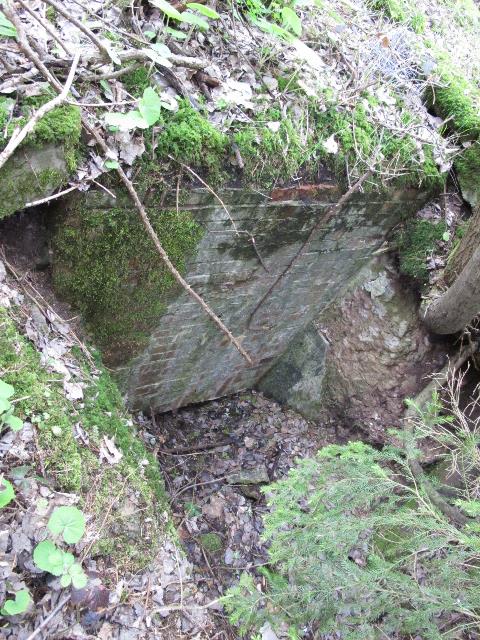

Abb. 20: Am oberen Ende der zweiten Kaskade sieht man heute diese gemauerte Wand. Dahinter verbirgt sich ein Hohlraum mit dem Ende der Rohrleitung von der ersten Kaskade. Mit der Kamera kann man durch die Offnung unten in den Hohlraum sehen.
Unmittelbar oberhalb dieser Mauer führt ein Forstweg entlang. Die Kaskade ist vom Weg aus aber nur zu finden, wenn man weiß, wo man suchen muß.
  (FB)

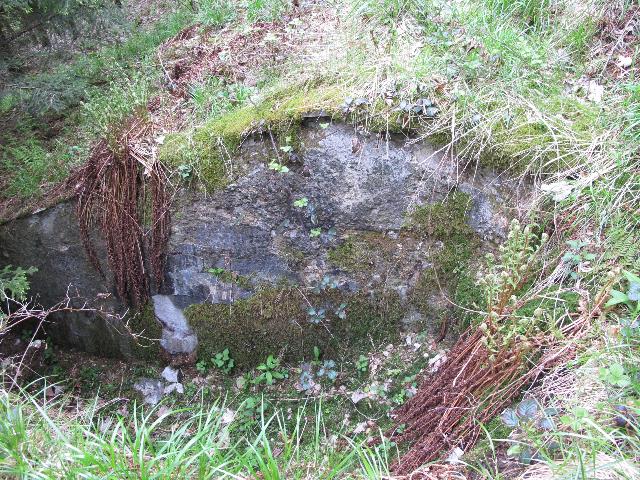

Abb. 21: Etwa 9 Meter unterhalb vom höchsten Punkt.
Punkt 295, Luftbild werk-tanne-zwanzig.kmz

Auf diese Stelle trifft man beim Verfolgen einer Spur von der ersten Kaskade aus. Sie kommt also zu tief an.
Sucht man jedoch von der höchsten Stelle aus die Spur der Rohrleitung in Richtung zur ersten Kaskade zurück, so findet man auch eine Spur, allerdings etwa 10 Meter höher und parallel zu der anderen.
Punkte  042 bis 045 (unten) und 053 bis 057 (oben), siehe  Daten in  werk-tanne-daten#zwei-sechs
Luftbild  werk-tanne-zwei-sechs.kmz
 (FB)
Abb. 22: Der Hohlraum, am Ende sieht man die schräg angeschnittene Rohrleitung (FB)

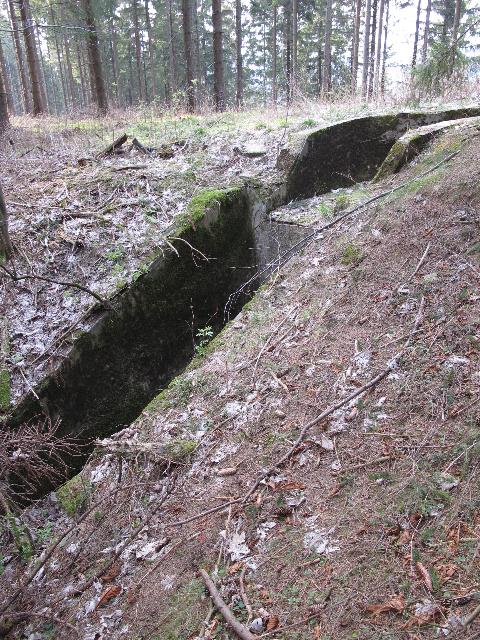

Abb. 23: Auch die zweite Kaskade hat große Stufen aus Beton. Viele davon sind von Pflanzen überwachsen.
Punkt 070, N51 45 31.8 E10 17 05.5, Luftbild werk-tanne-zwei-sechs.kmz (FB)
Abb. 24: Am unteren Ende der zweiten Kaskade ist wieder ein Betonschacht mit einem Kanaldeckel. Von hier aus geht eine Rohrleitung zur dritten Kaskade am Ende des Weges in Blickrichtung der Kamera.
Punkt 074, N51 45 32.7 E10 17 04.3 , Luftbild  werk-tanne-zwei-sechs.kmz  (FB)

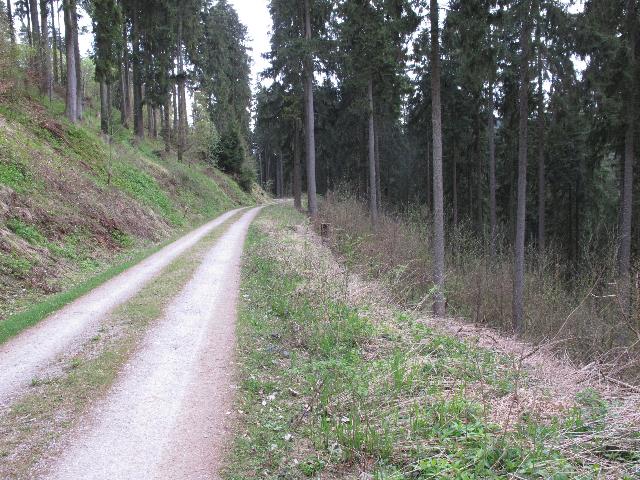

Abb. 25: Links an der Böschung verläuft die Spur der Rohrleitung zunächst. Dann wechselt sie auf die rechte Seite des Weges. Etwa bei der Linkskurve im Hintergrund ist das obere Ende der dritten Kaskade.
Punkt 570, N51 45 30.3 E10 17 00.0, Luftbild  fuenfzehn.kmz (FB)

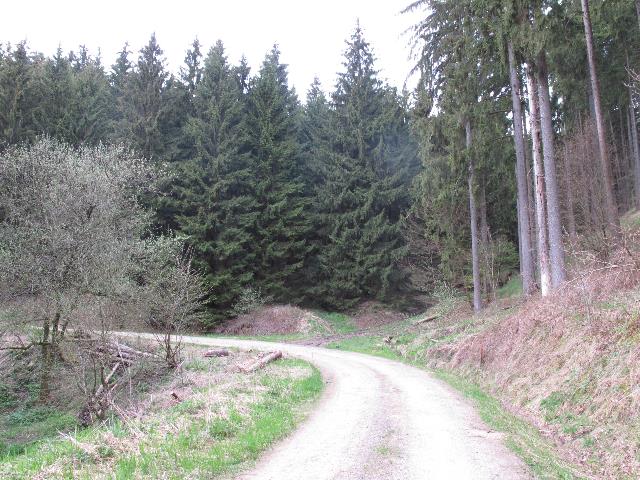

Abb. 26: Blick in umgekehrter Richtung. Der Betonschacht der zweiten Kaskade befindet sich rechts oberhalb des Wege am Steilhang. Er ist vom Weg aus nicht zu erkennen.
 Punkt 580, N51 45 34.0 E10 17 03.9, Luftbild  fuenfzehn.kmz (FB)




Dritte Kaskade


Abb. 27: Auch bei der dritten Kaskade gibt es am oberen Ende eine gemauerte Wand. In den Hohlraum dahinter floß das Abwasser aus der Rohrleitung von der zweiten Kaskade.
Punkt 468, N51 45 26.9 E10 16 54.3 , Luftbild vierzehn-b.kmz  (FB)

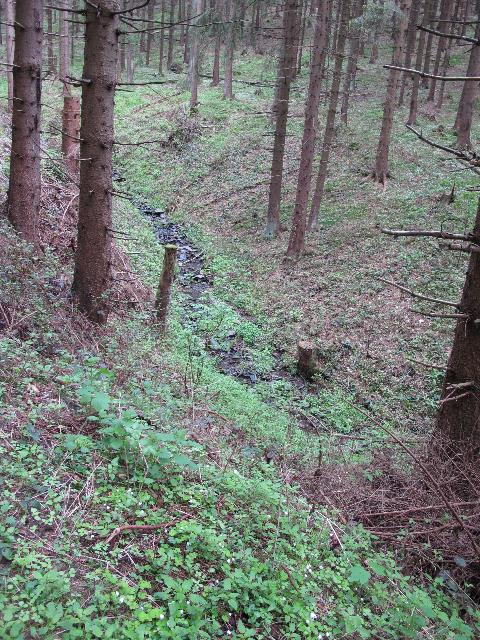

Abb. 28: Blick vom oberen Ende der dritten Kaskade in das Tal der Bremke. Die Kaskade ist von hier aus kaum zu erkennen, da sie von Pflanzen überdeckt ist. (FB)

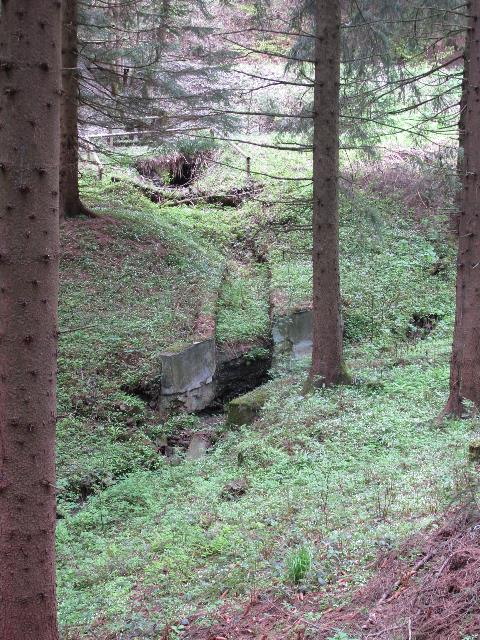

Abb. 29: Etwas weiter unterhalb lassen sich die Betonstufen noch erkennen. Eine Betonbrücke führt über den Kanal. Unten sieht man die Forststraße neben dem Bett der großen Bremke.
Punkt 466,  N51 45 26.9 E10 16 52.4,  Luftbild  vierzehn-b.kmz (FB)
Abb. 30: Die Betonbrücke über den Kanal, Blick bergauf.
Punkt 464, N51 45 27.1 E10 16 50.8 , Luftbild  vierzehn-b.kmz (FB)
Abb. 31: Baumstämme und Pflanzen verdecken den Betonkanal.
Punkt 463, N51 45 27.5 E10 16 48.8,  Luftbild  vierzehn-b.kmz  (FB)
