1. weitere Instrumente


1.1  Tenorhorn, Anregung mit Klatschen


Bestimmung der Frequenzen der Harmonischen
Anregung aller Harmonischer durch leichten Schlag mit der Handinnenfläche auf das Mundstück (Klatschen)

Wichtig dabei ist, daß man die Handinnenfläche auf dem Mundstück liegen läßt.
Sie wird dort bis zum Abklingen der Schwingung gebraucht. Entfernt man sie zu früh, bilden sich stehende Wellen mit anderen Frequenzen.
Das Volumen im Kessel des Mundstücks wird für die Stimmung des Instrumentes gebraucht.

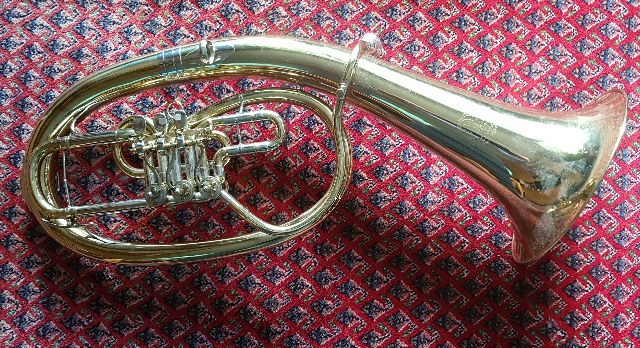

Abb. 01-01-01: Tenorhorn  (FB)




1.1a Klatschen, Versuch1, Tenorhorn

Abb. 01-01-02: Verfahren-2:
Tenorhorn, mit der Handinnnenfläche auf das Mundstück geklatscht,  und dabei nicht sofort das Mundstück abgedeckt.

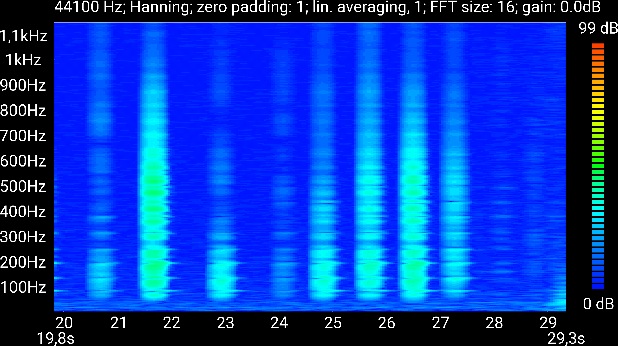

Ansicht von 20 s bis 30 s
20200316_myproject_170503.wav  (FB)

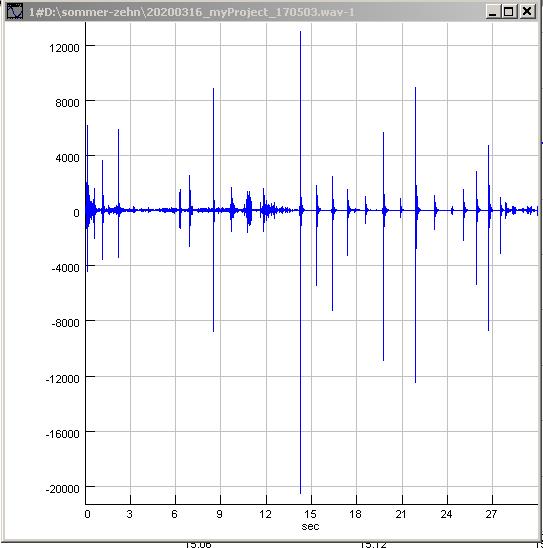

Abb. 01-01-03: Tenorhorn, mit der Handinnnenfläche auf das Mundstück geklatscht

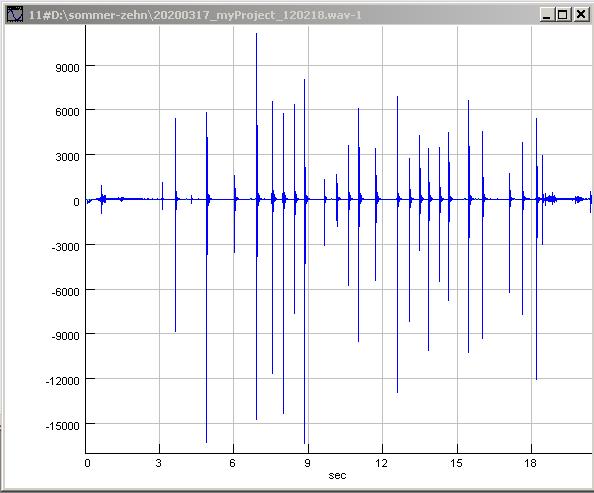

Gesamtansicht von 0 s bis 30 s   20200316_myproject_170503.wav  (FB)

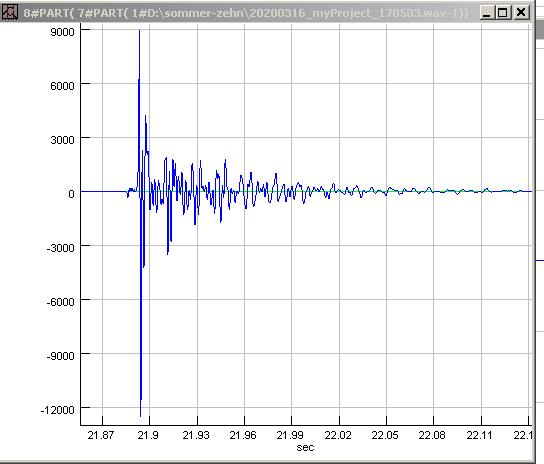

Abb. 01-01-04: Tenorhorn, ausgewählter Klatsch bei 21,8 s
20200316_myproject_170503.wav   (FB)
Abb. 01-01-05:Tenorhorn, Frequenzanalyse, ausgewählter Klatsch bei 21,8 s
20200316_myproject_170503.wav (FB)

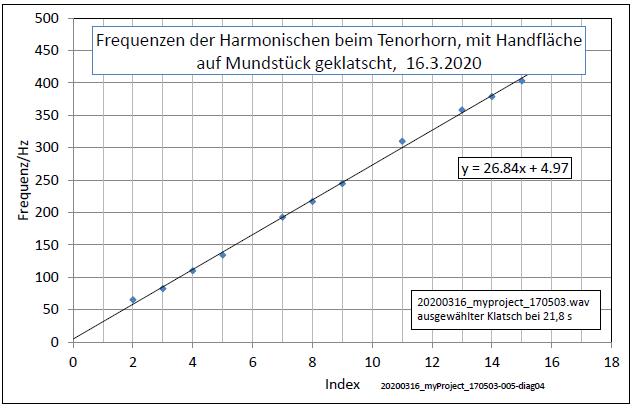

Abb. 01-01-06: Tenorhorn, Frequenzen der Harmonischen, ausgewählter Klatsch bei 21,8 s
 Mundstück nicht abgedeckt, unbrauchbare Werte
20200316_myproject_170503.wav(FB)

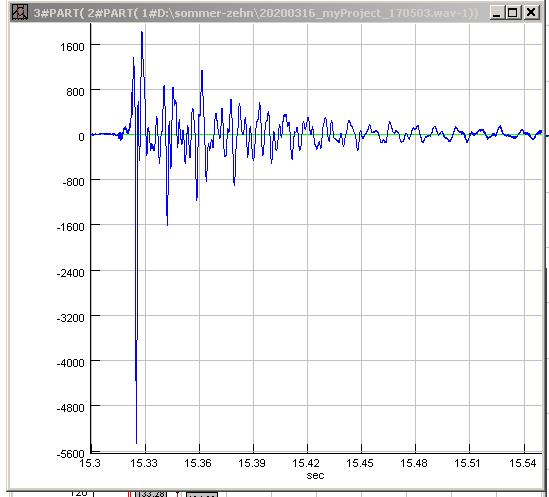

Abb. 01-01-07: Tenorhorn,  ausgewählter Klatsch bei 15,3 s
20200316_myproject_170503.wav  (FB)

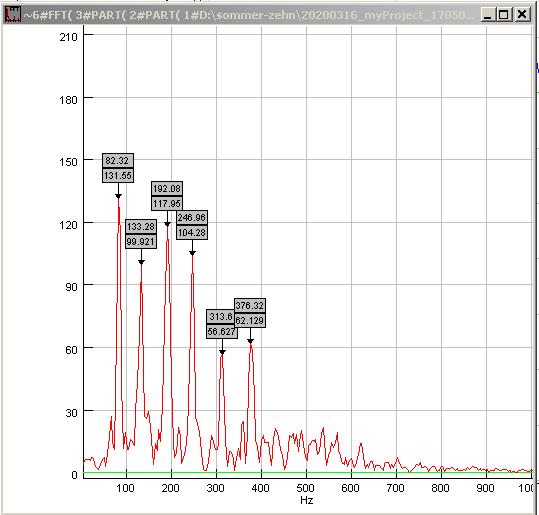

Abb. 01-01-08:  Tenorhorn,  ausgewählter Klatsch bei 15,3 s
20200316_myproject_170503.wav (FB)

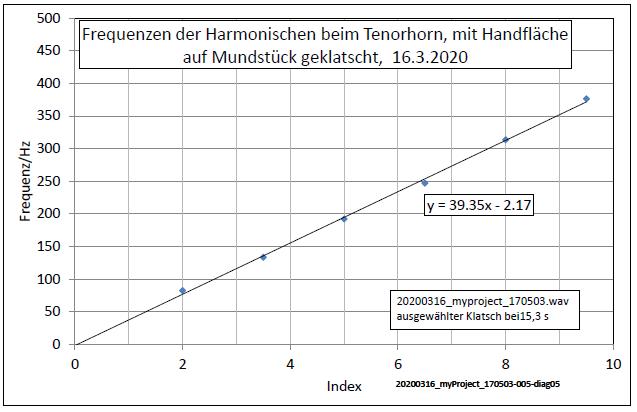

Abb. 01-01-09:Tenorhorn, Frequenzen der Harmonischen, ausgewählter Klatsch bei 15,3 s
   ???????????????  Mundstück nicht abgedeckt, unbrauchbare Werte

1 2.00 82.32
2 3.50 133.28
3 5.00 192.08
4 6.50 246.96
5 8.00 313.60
6 9.50 376.32

 20200316_myproject_170503.wav (FB)




1.1b Klatschen, Versuch 2,  Tenorhorn, nach Klatschen Mundstück mit Handfläche abgedichtet

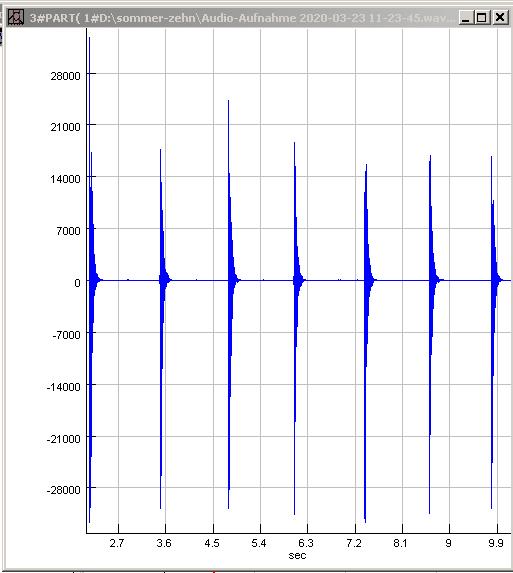

Audio-Aufnahme 2020-03-23 11-23-45-001.jpg
Abb. 01-01-10: Tenorhorn, Mundstück mit Handfläche nach dem Klatschen abgedeckt,
       Klatsch 2 bis 9 (FB)
Audio-Aufnahme 2020-03-23 11-23-45-002.jpg

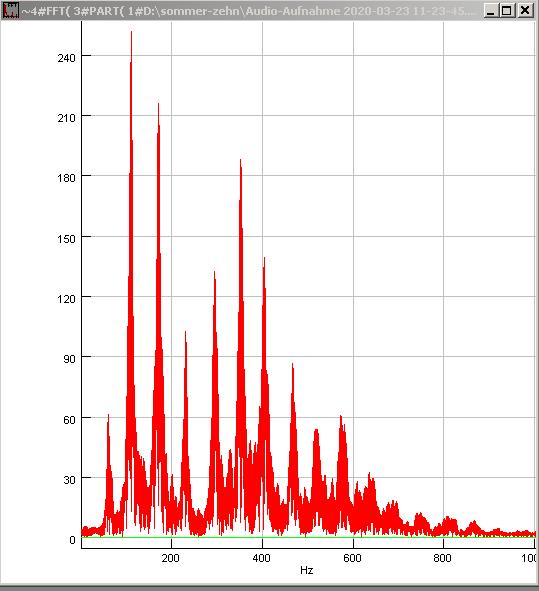

Abb. 01-01-11: Frequenzen für die Klatsche 2 bis 9
Die einzelnen Impulse unterscheiden sich ein wenig voneinander, so daß die Peaks verrauscht sind. (FB)
Audio-Aufnahme 2020-03-23 11-23-45-005.jpg

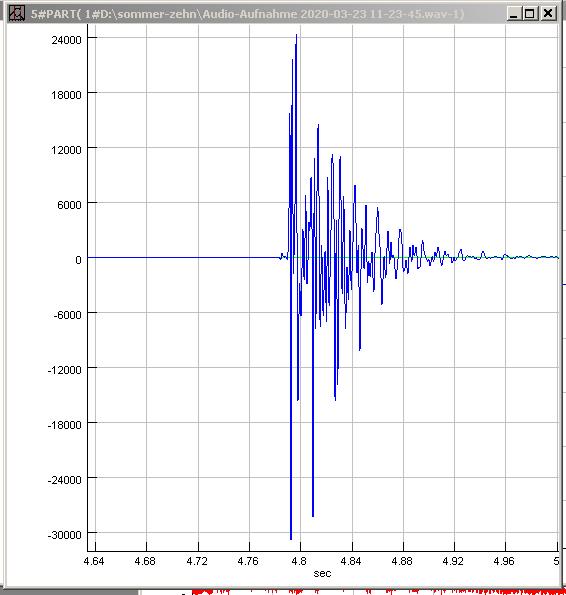

Abb. 01-01-12: einzelner Klatsch, Nr. 4  bei 4,8 s (FB)

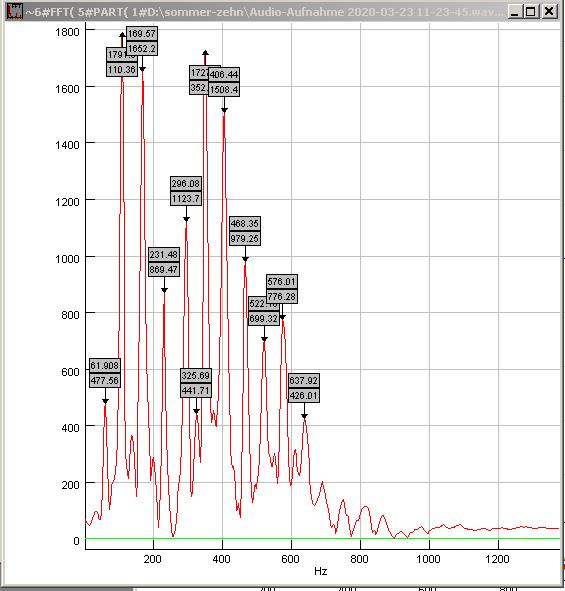

Audio-Aufnahme 2020-03-23 11-23-45-006.jpg
Abb. 01-01-13:  einzelner Klatsch, Nr. 4
Die Peaks sind gut ausgeprägt und nicht verrauscht.

Index Frequenz / Hz
1 61.908
2 110.36
3 169.57
4 231.48
5 296.08
6 352.61
7 406.44
8 468.35
9 522.18
10 576.01
11 637.92
(FB)
Abb. 01-01-14:Tenorhorn, Frequenzen der Harmonischen
Mundstück mit Handfläche nach dem Klatschen abgedeckt.
Die Frequenzen der Auswertung über die Klatsche Nr. 2 bis Nr. 9 unterscheiden sich kaum von der Auswertung vom einzelnen Klatsch Nr. 4.
Die Ausgleichsgerade hat die Steigung 58 Hz, d.h. das ist der Frequenzabstand der Harmonischen und auch die Grundfrequenz des tiefsten Tones.  (FB)





1.2  Trompete mit Plastikschlauch, Anregung mit Klatschen

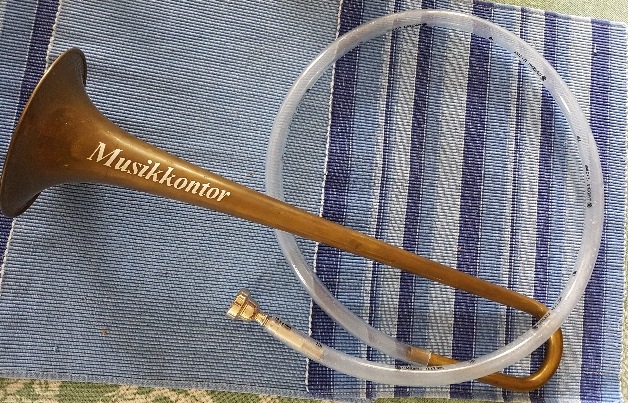

Abb. 01-02-01: Schallstück einer Trompete mit Plastikschlauch,
Länge vom Mundstück bis zum Trichter ca. 180 cm
Messingrohr, Innendurchmesser 10,5 mm, 68 cm lang, Plastikschlauch 12 x 2 mm, 114 cm lang
Stimmung   F4       370 Hz  (4. Harmonische)
Die unteren Harmonischen sind mit dem Trompetenmundstück schwach oder nur schwer zu erreichen.
Dafür sind die oberen leicht spielbar.   (FB)


Schallgeschwindigkeit: 340 m/s,   Rohrlänge  1,80 m       Frequenz:  340/1.8 = 189 Hz





Bestimmung der Frequenzen der Harmonischen
Anregung aller Harmonischer durch leichten Schlag mit der Handinnenfläche auf das Mundstück


Abb. 01-02-02: Verfahren-2:
  Trompete mit Plastikschlauch

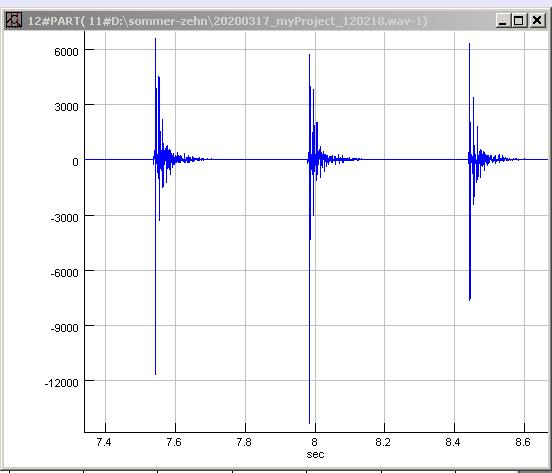

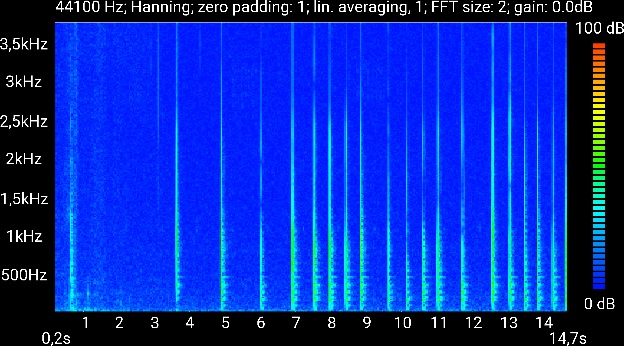

Abb. 01-02-02a: Trompete mit Plastikschlauch, mehrere Klatsch-Töne unterschiedlicher Intensität. (FB)
Abb. 01-02-03: Trompete mit Plastikschlauch, drei ausgewählte Töne (FB)

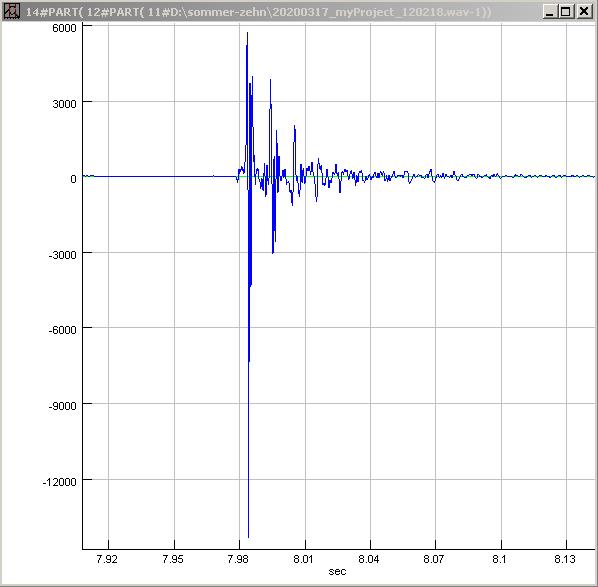

Abb. 01-02-04: Trompete mit Plastikschlauch, das Signal ist stark gedämpft. Es gibt nur wenige Schwingungen bei der Grundfrequenz, Klatsch bei 7,9 s (FB)

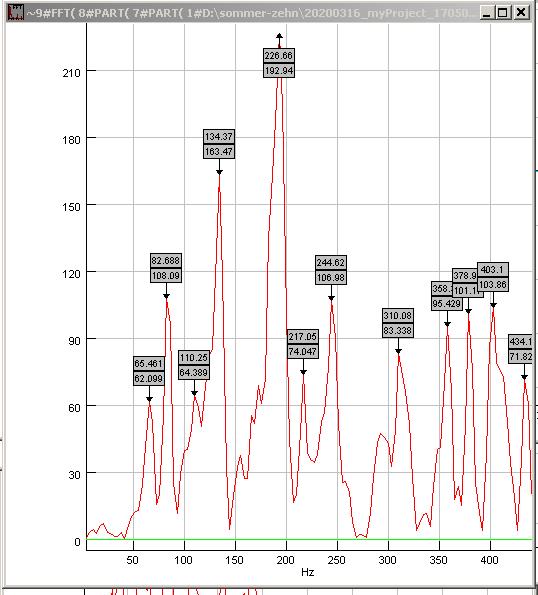

Abb. 01-02-05: Trompete mit Plastikschlauch

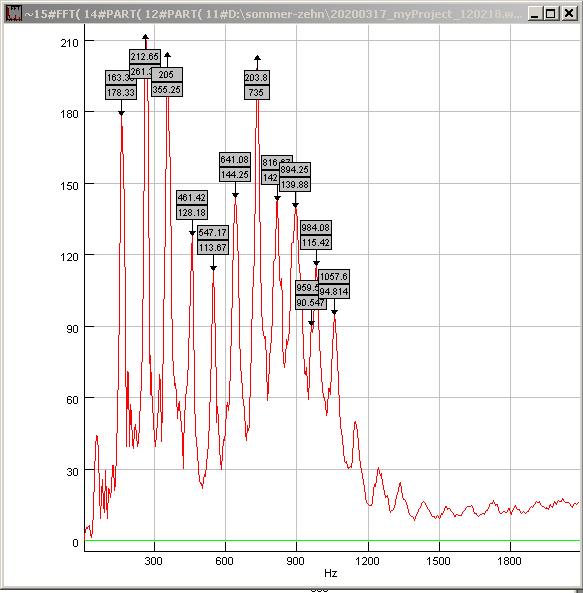

Die erste Harmonische (links) ist sehr schwach. Ausgewählter Klatsch bei 7,9 s (FB)

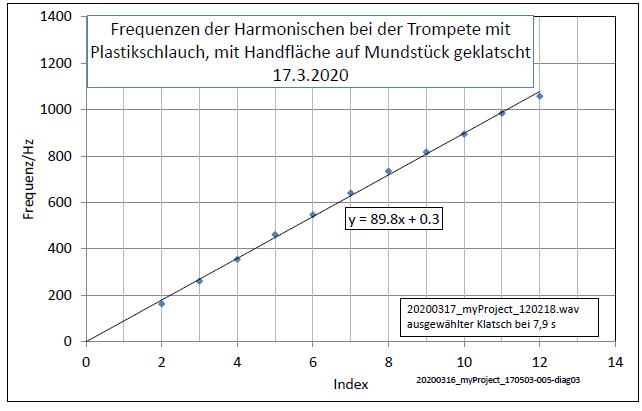

Abb. 01-02-06:  Reihe der Harmonischen bei der Trompete mit Plastikschlauch, Klatsch bei 7,9 s
Die Obertöne folgen einer einfachen mathematischen Regel. Sie haben einen gleichen Abstand von rund 90 Hz.  (etwa das 1,5 - Fache von  B- Posaune / Tenorhorn ), also eine Quinte höher.
Nr. 1 ist sehr schwach und fehlt daher in dieser Liste.

Schallgeschwindigkeit: 340 m/s,   Rohrlänge  1,80 m       Frequenz:  340/1.8 = 189 Hz

Bei doppelter Wegstrecke (hin und zurück)  2 * 1,80 m = 3,6 m ==>    94 Hz
 (FB)
