Beobachtungen:

Kühlwasser-vier    Teil 01                    Part 01


Spürbare Eigenschaften von fließendem Wasser,
Einfluß von Bauform und Modulationsfrequenz eines Magnetfeldes

                                                 Perceivable properties of flowing water,
                                                 Influence with design and modulation frequency of magnetic field



Hauptseite hierzu:      main page see  kuehlwasser


Verteiler  zum Thema Kühlwasser-vier
Übersicht                                       kuehlwasser-vier
vier-01  4.1 Experimentelles Seminar, Teilnehmer, experimentelle Aufbauten
                     Experimental seminar,  participants, experimental design
vier-02  4.2 Senkrechte Schlauchleitung, U-förmige Anordnung
                     Vertical tube, u-shaped equipment
vier-03  4.3 Rotierendes Wasser im Gefäß
                     rotating water in a vessel
vier-04  4.4 Abschirmung
                     shielding
vier-05  4.5 Wasser-Wendel-Spule
                     spiral tube
vier-06 4.6 Wiederholung Experiment zu  kuehlwasser-zwei
                     repetition of


Erweiterung mit EEG-Messung            kuehlwasser-fuenf
                     extension with EEG




Experimentelles Seminars an der TU Clausthal vom 26.- 28. August 2010

Wechselwirkung von in Rohren fließendem Wasser mit extrem schwachen niederfrequenten Magnetfeldern.
Experimental seminar at Clausthal University of Technology, 26–28 August 2010
Interaction of water flowing through pipes with extremely weak low-frequency magnetic fields.


Teilnehmer:
Herr W. Auer (WA), Herr F. Balck (FB), Herr F. Engel, Frau G. Engelsing (GE), Herr D. Garten, Herr Dr. H.F. Preiß, Frau Schmier


Dank gilt dem   Forschungskreis für Geobiologie,  Dr. Hartmann e.V.   für die finanzielle Förderung




Protokoll, Materialsammlung, Auswertung



4.1.1 Zur Verfügung stehendes Material

Wasserleitungen
 a) Flachspule, Rechteck mit einer Windung,  schwarz, PE 6x1 mm              eine Stromleitung parallel
 b) Flachspule, Rechteck mit vier Windungen,             PE 6x1 mm              eine Stromleitung paralel
 c) Ringspule, ungeordnet wie von der Herstellung,      PE 6 x 1 mm            eine Stromleitung paralel
 d) Schlauchwendel mit 23 Windungen, blau               PE 10 x 1 mm          eine Stromleitung parallel
          Die Stahlfedern am Ende der Spule (Knickschutz) wurden entfernt.
 e) später hinzugefügt: senkrecht aufgehängter Schlauch PVC?  10 x 1 mm,     eine Stromleitung parallel

Wasseruhr

Holztische

Magnetfelderzeuger
 a) für die parallel zum Wasser verlegte Stromleitung und für die Ringspule mit ca. 100 Windungen (Kunststoffträger mit Alu-Fuß) :
         Netzgerät für Gleichstrom, Frequenzgenerator Ausgang 20 dB abgeschwächt, Ströme unter 50 mA. Meßgerät für Strom
 b) Energiesparlampe
 c) DECT-Modem, Gigaset M101 Data

Kontrollmeßgeräte
Zur Überwachung von externer Hochfrequenzeinstrahlung WLAN, Mobilfunk, drahtlose Technik im Hörsaal
Hochfrequenz Meßgeräte (Mega- bis GigaHertz) HFE 35C
Magnetfeldsonde für Erdfeld, FM GEO-XB, mit Analogausgang 1Volt, Meßbereich +/- 100,0 mikroTesla
Meßgerät zur Überwachung von elektromagnetischen Frequenzen 2  Hz bis 400 kHz, ME 3951A

Für die Versuche war das WLAN im Hörsaal vom 26.- 28. 08.2010 ausgeschaltet.
Die Funk-Fernbedienung der Hörsaaltechnik war inaktiv.

Hörsaal
Das Gebäude ist nicht frei von Reizzonen.    hoersaal


Available materials

Water pipes
 a) Flat coil, rectangular with one turn,  black, PE 6x1 mm              one power cable in parallel
 b) Flat coil, rectangular with four turns,             PE 6x1 mm              one power cable in parallel
 c) Ring coil, random as manufactured,      PE 6 x 1 mm            one power cable in parallel

d) Coiled hose with 23 turns, blue               PE 10 x 1 mm          one power cable in parallel
          The steel springs at the end of the coil (kink protection) have been removed.
 e) added later: vertically suspended PVC hose?  10 x 1 mm,     one power cable in parallel

Water meter

Wooden tables

Magnetic field generator
 a) for the power cable laid parallel to the water and for the ring coil with approx. 100 turns (plastic carrier with aluminium base):
         DC power supply, frequency generator output attenuated by 20 dB, currents below 50 mA. Current meter
 b) Energy-saving lamp

c) DECT modem, Gigaset M101 Data

Monitoring instruments
For monitoring external high-frequency radiation: Wi-Fi, mobile communications, wireless technology in the lecture theatre
High-frequency measuring instruments (megahertz to gigahertz) HFE 35C
Magnetic field probe for earth field, FM GEO-XB, with 1-volt analogue output, measurement range +/- 100.0 microtesla
Measuring instrument for monitoring electromagnetic frequencies from 2 Hz to 400 kHz, ME 3951A

For the experiments, the Wi-Fi in the lecture theatre was switched off from 26–28 August 2010.
The wireless remote control for the lecture theatre equipment was inactive.

Lecture theatre
The building is not free of interference zones.

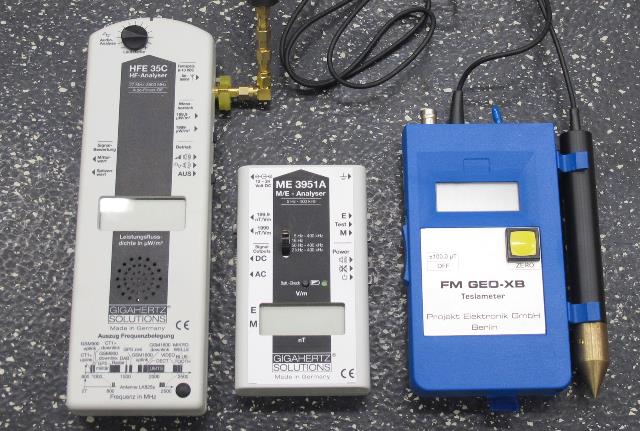

Abb. 04: Geräte für Hochfrequenz, Nieder- bis Mittelfrequenz (2 Hz bis 400  kHz) und  Magnetfeld
Equipment for high-frequency, low- to medium-frequency (2 Hz to 400 kHz) and magnetic field applications   (FB)

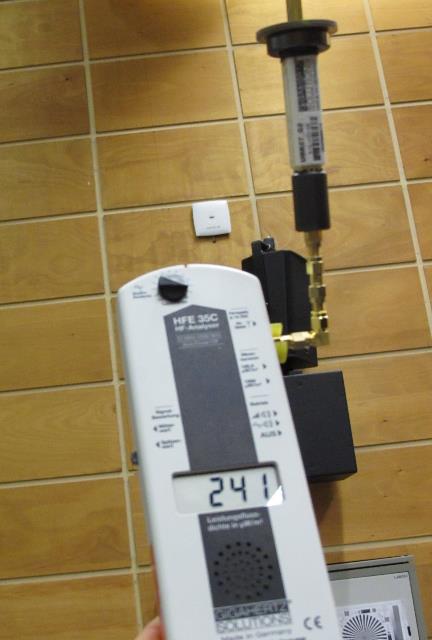

Abb. 05: Am 29. 08.2010, einen Tag nach dem Seminar ist die WLAN-Antenne im Hintergrund an der Holzwand wieder aktiv.  Anzeige 241 mikroWatt/m², gemessen als Spitzenwert im Abstand von 7 Metern, etwa in der Mitte der Bühne.
On 29 August 2010, one day after the seminar, the Wi-Fi antenna in the background on the wooden wall was active again.  Reading: 241 microwatts per square metre, measured as a peak value at a distance of 7 metres, roughly in the middle of the stage (FB)

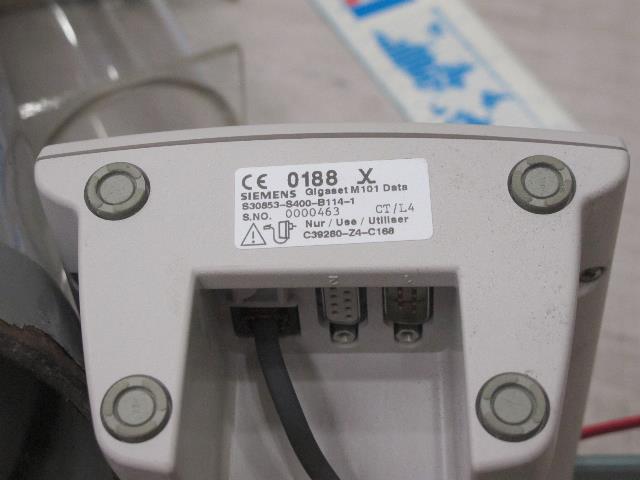

Abb. 06: DECT-Modem, als Slave programmiert. (FB)

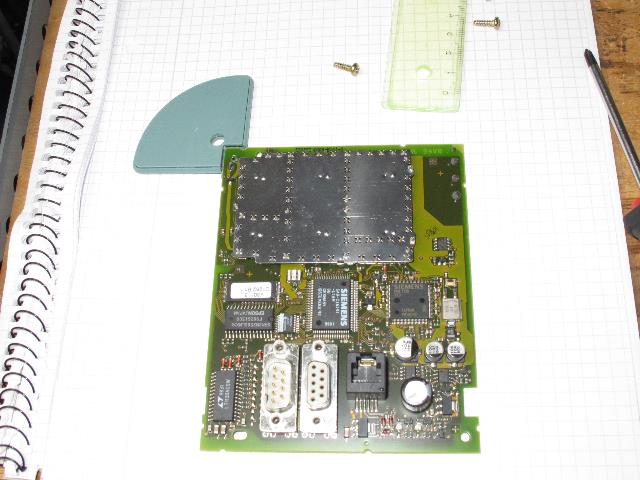

Abb. 20: Bei diesem älteren DECT-Modem befindet sich die Antenne links oben, außerhalb der Platine. (FB)


Anfänglich gesteckte Ziele für die Experimente
The initial objectives set for the experiments


Aufgaben
1. spürbare Muster ohne Strom, gibt es eine Zeitabhängigkeit?
2. spürbare Muster mit Gleichstrom,  wenige mA*Windungen
3. spürbare Muster bei Wechselstrom,  wenige mA*Windungen
      Frequenz 1 bis 100 Hz, davon besonders 2,2  Hz  6,7 Hz und Sweep 2 bis 12 Hz
Tasks
1. Detectable patterns without current – is there a time-dependent response?
2. Detectable patterns with direct current – a few mA * turns
3. Detectable patterns with alternating current – a few mA * turns
      Frequency 1 to 100 Hz, particularly 2.2 Hz, 6.7 Hz and a sweep from 2 to 12 Hz



Abb. 08: Teilnehmer  (FB)
Abb. 09: Nach einer guten und fruchtbaren Zusammenarbeit stehen am letzten Arbeitstag einige der erarbeiteten Beobachtungen auf dieser Tafel.
Following a successful and fruitful collaboration, some of the observations we have made are displayed on this board on our final day of work. (FB)



Experimentelle Aufbauten für das Seminar                 experimental equipment

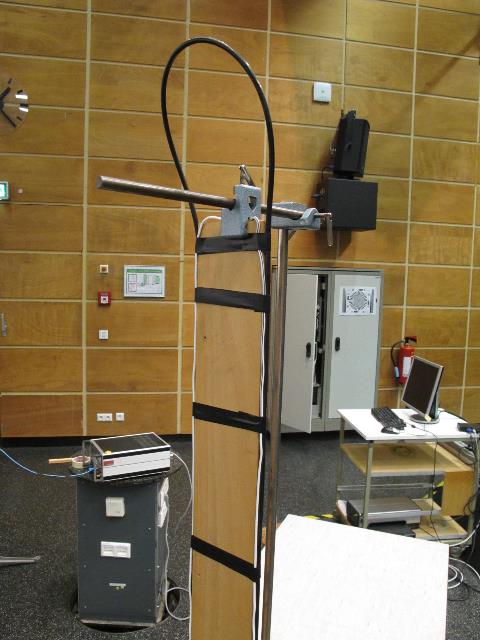

Abb. 10: Flachspule mit U-förmiger Leiterführung, Rechteck-Schleife,
Abmessungen des Brettes: 1,6 m x 0,1 m
PE-Rohr und Kupferkabel sind parallel zueinander und je einmal um das Brett herum befestigt.
PE Schlauch 6 x 1 mm  und Kabel 1 mm Quadrat, Lautsprecherlitze
Wassermenge: 0,5 Liter/Minute,  ergibt 2 m/s Geschwindigkeit.
Flat coil with U-shaped conductor routing, rectangular loop,
board dimensions: 1.6 m x 0.1 m
The PE tube and copper cable are arranged parallel to each other and each wrapped once around the board.
PE tubing 6 x 1 mm and 1 mm² cable, speaker wire
Water flow rate: 0.5 litres/minute, resulting in a speed of 2 m/s.

(FB)

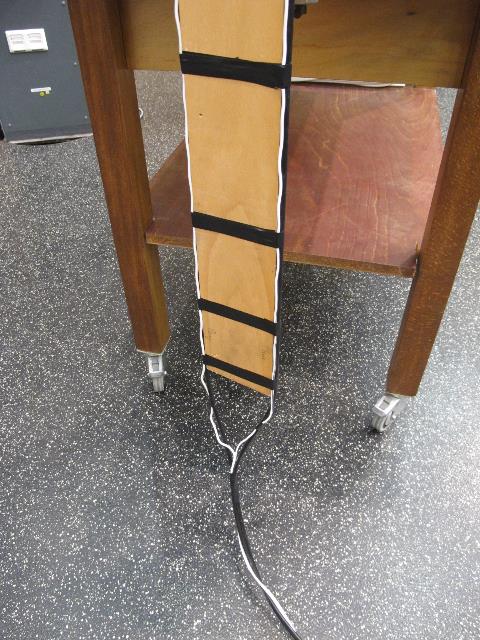

Abb. 11: Am unteren Ende geht es weiter zum Wasserhahn / Ablauf bzw. zum Frequenzgenerator.
Am Holztisch gibt es außer den Rollen keine Eisenteile.
At the lower end, the line continues to the tap/drain or the frequency generator.
Apart from the rollers, there are no metal parts on the wooden table.
(FB)

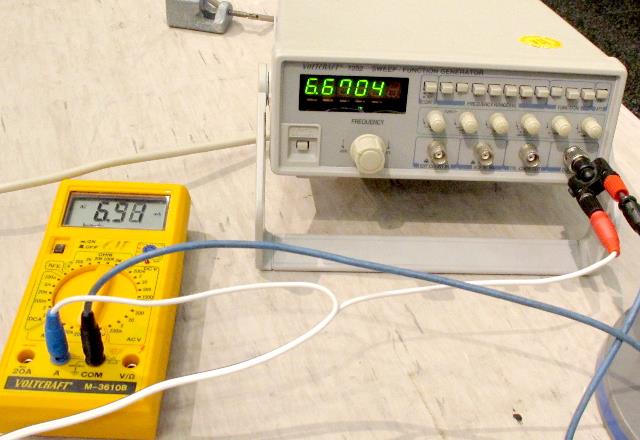

Abb. 12: Einspeisung mit sinusförmigem Strom direkt vom Frequenzgenerator mit 20 dB Abschwächer, Anzeige des Wechselstromes 6,98 mA, Frequenz 6,67 Hz. Gleichstrom OFFSET abgeschaltet
Sinusoidal current input directly from the frequency generator via a 20 dB attenuator; AC current reading 6.98 mA, frequency 6.67 Hz. DC offset switched off(FB)

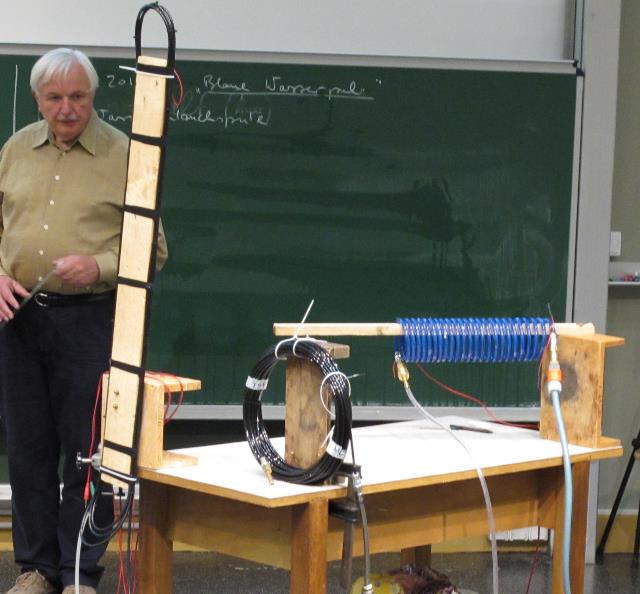

Abb. 13: Drei Anordnungen mit mehreren Windungen.
links: Holzbrett mit vier Rohrschleifen, Handarbeit
Mitte: 25 m PE-Leitung aufgerollt, Lagerware für Technischen Bedarf
rechts: 23 Windungen, Zubehör für Preßluftgeräte, eiserner Knickschutz an den Enden entfernt.
Three arrangements with multiple coils.
Left: wooden board with four pipe loops, handmade
Centre: 25 m of PE tubing coiled up, stock item for technical supplies
Right: 23 coils, accessories for compressed air tools, iron kink protection removed from the ends.

(FB)

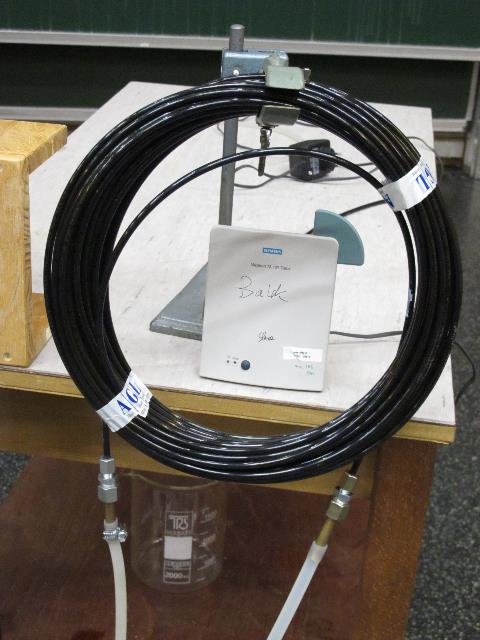

Abb. 14: Alternativer Aufbau:
25 Meter PE-Schlauch, wie vom Hersteller verpackt, daher unregelmäßig angeordnet.
Dahinter ein DECT-Modem (als Slave programmiert, sendet permanent)
Durch den Schlauch fließt Leitungswasser.
Alternative setup:
25 metres of PE tubing, as supplied by the manufacturer, and therefore arranged irregularly.
Behind this is a DECT modem (programmed as a slave, transmitting continuously)
Tap water flows through the tubing.
(FB)

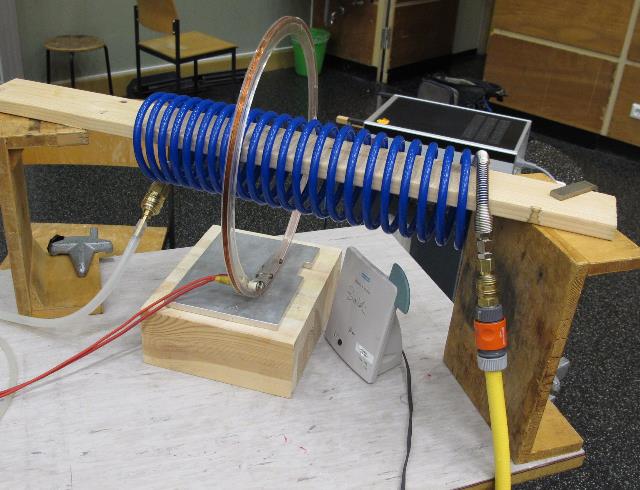

Abb. 15: Konfektionierte Spule, Wendelschlauch mit 23 Windungen, zusätzliches Magnetfeld durch Ringspule, DECT-Modem oder später aufgeklebten Kupferdraht.
Durch die Spule fließt Leitungswasser. Die Länge der Wendel läßt sich einstellen.
Pre-assembled coil, helical tube with 23 turns, additional magnetic field generated by a toroidal coil, DECT modem or copper wire attached at a later stage.
Tap water flows through the coil. The length of the coil can be adjusted.
(FB)
Abb. 16: Magnetische Felder durch Schaltnetzteil einer Energiesparlampe, daneben die Ringspule, darunter das DECT-Modem.
Magnetic fields generated by the switching power supply of an energy-saving light bulb, next to it the ring coil, and below it the DECT modem. (FB)

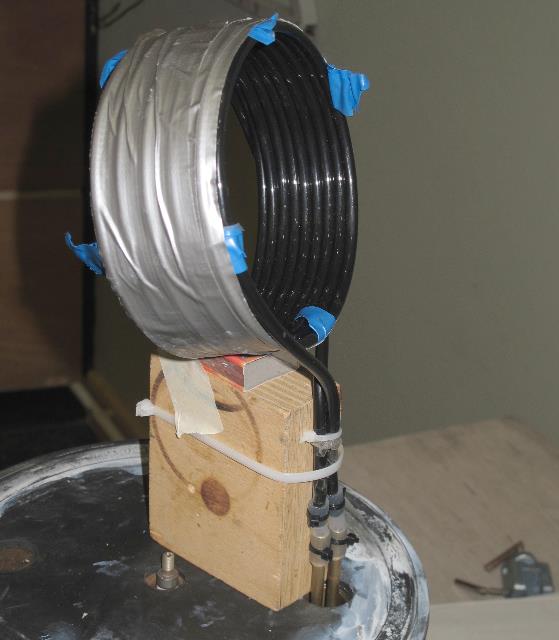

Abb. 17: Zu einer Spule aufgewickelter PE-Schlauch, mit Klebeband gesichert.
PE tubing wound onto a spool and secured with adhesive tape. (FB)

Abb. 18: Anregung von außen mit Ringspule auf Kunststoffträger. Die Wasserspule befindet sich in einer Glaskammer, die sich evakuieren läßt. Nach dem Abpumpen verschwindet der spürbare Einfluß der Wasserspule im Inneren der Glocke.
 External excitation using a ring coil on a plastic substrate. The water coil is housed in a glass chamber that can be evacuated. Once the chamber has been evacuated, the perceptible influence of the water coil inside the bell disappears.
(FB)

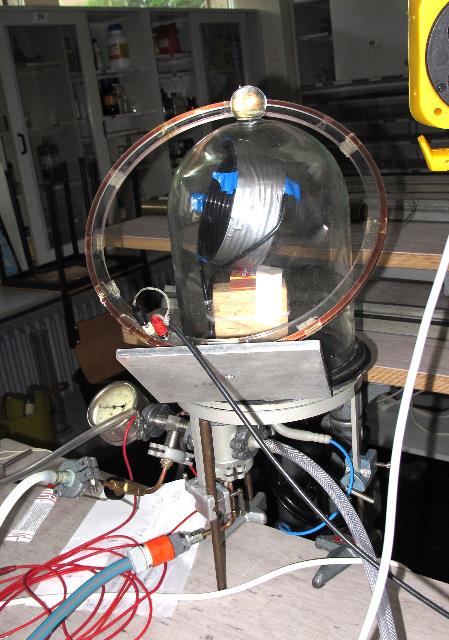

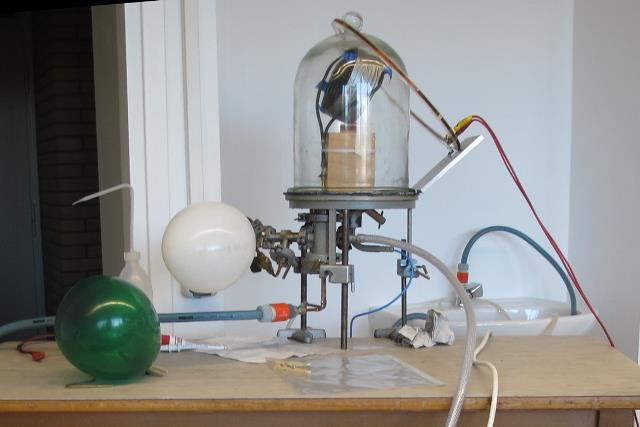

Abb. 18a: Versuch mit Helium als Überträger,
Nachtrag, Experiment vom 18.5.2011:  Die Übertragung tritt jedoch dann auf, wenn man die Vakuumkammer mit Helium (kommt als Restgas in der Luft vor) flutet.
Eine Füllung mit Stickstoff, Sauerstoff und Kohlendioxid reicht dazu nicht aus.
Experiment using helium as a carrier,
Addendum, experiment of 18 May 2011:  However, the transfer does occur when the vacuum chamber is flooded with helium (which is present as a residual gas in the air).
Filling the chamber with nitrogen, oxygen and carbon dioxide is not sufficient for this purpose.

(FB)

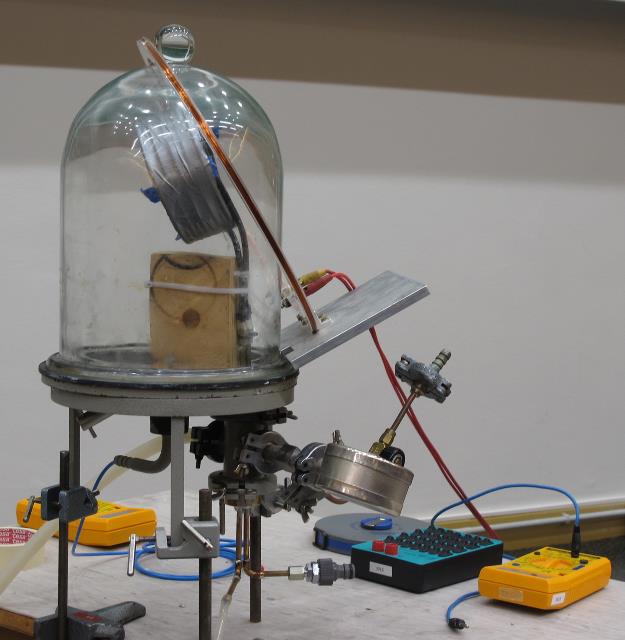

Abb. 18b: Versuch mit Argon, 27.10.2011
Oberhalb mit einer Füllung von rund 10 Torr gibt es eine spürbare Wirkung der Wasserspule.
Der Strom in der äußeren Anregespule kommt aus einem Frequenzgenerator. Sweep 2 bis 12 Hz.

Argon experiment, 27 October 2011
Above a pressure of around 10 Torr, the effect of the water coil is noticeable.
The current in the outer excitation coil comes from a frequency generator. Sweep from 2 to 12 Hz.
(FB)
Abb. 18c: Versuch mit Neon. 27.10.2011
Auch bei Neon gibt es oberhalb von rund 10 Torr es eine spürbare Wirkung der Wasserspule.
Experiment with Neon. 27 October 2011
With Neon, too, the water coil has a perceptible effect at pressures above around 10 Torr.

(FB),

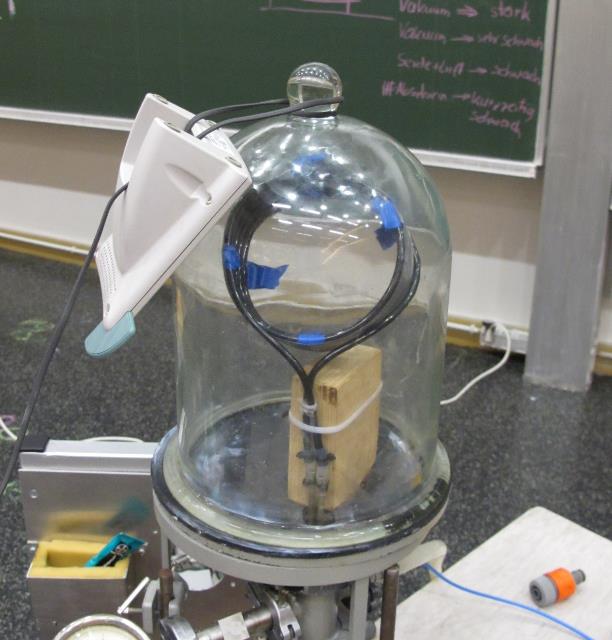

Abb. 19: Anregung der Wasserspule mit einem DECT-Modem. Mit Vakuum läßt sich der spürbare Einfluß dieser Kombination sehr stark abschwächen.
 Activation of the water coil using a DECT modem. The noticeable effect of this combination can be significantly reduced by applying a vacuum. (FB)

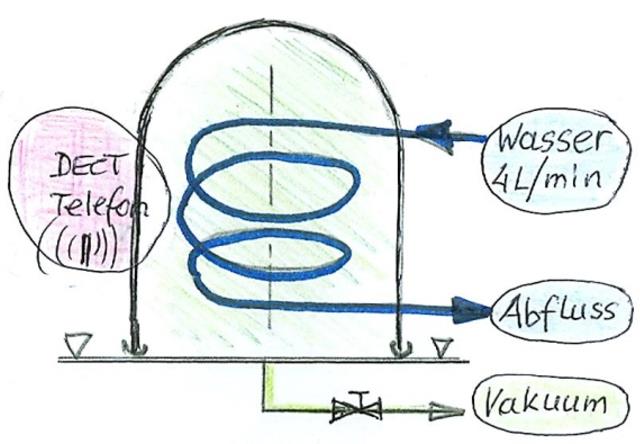

Abb. 21: Der Aufbau schematisch  A schematic diagram of the structure (WA)
Abb. 22: Eine U-förmig angeordnete Doppelleitung.  A double pipe arranged in a U-shape (WA)
Abb. 23: Der Fußboden dient als Zeichenfläche für die beobachteten Muster.
Der linke grüne Zollstock zeigt in Richtung Norden.
The floor serves as a surface on which to mark the observed patterns.
The green folding rule on the left points north.
(FB)
Abb. 24: Ansicht der gemuteten Radialzonen mit einem Öffnungswinkel von etwa 8 Grad (WA)
Ergebnisse der Doppel-Leitung ????

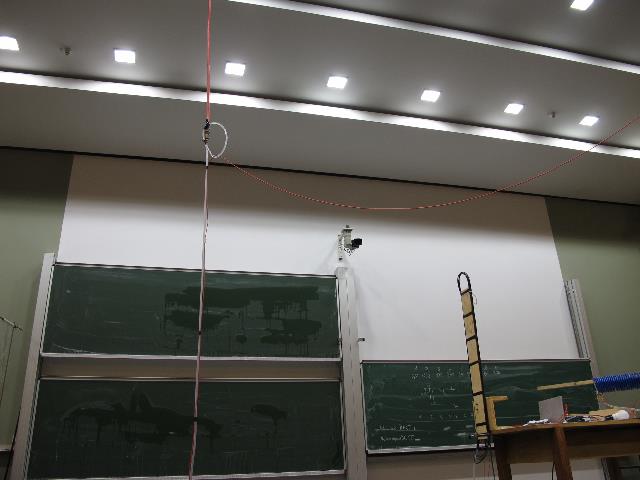

Abb. 25: Von der Hörsaaldecke hängt ein Wasserschlauch herab. Oben gibt es dimmbare Leuchtstofflampen, die über eine Kabel-Bussystem angesteuert werden.
A water pipe hangs down from the ceiling of the lecture theatre. Above, there are dimmable fluorescent lights controlled via a bus system. (FB)

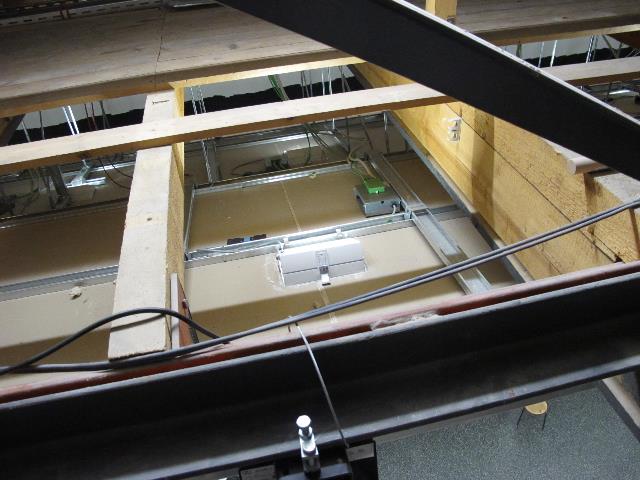

Abb. 26: Blick in die abgehängte Decke mit den steuerbaren Lampen. Möglicherweise gehen von hier elektromagnetische Felder aus, besonders von der Elektronik mit dem grünen Deckel.
 A view of the suspended ceiling with the dimmable lights. Electromagnetic fields may be emanating from here, particularly from the electronic unit with the green cover. (FB)
Abb. 27: Die senkrechte einfache Leitung mit dazu parallel angeklebtem Stromkabel führt bis zum Boden.
Die Strom- und Wasser-Zuführungen sind seitlich angebracht und nicht senkrecht ausgeführt, um deren Einfluß auf das spürbare Bild des senkrechten Leiters zu beeinflussen. Die Ableitung liegen am Fußboden. Die Zuleitung ist ein 1/2 Zoll-Schlauch, hat also etwa einen dreifachen Querschnitt wie der senkrechte Schlauch und damit fließt das Wasser dort mit 1/3 der Geschwindigkeit.
Die Stromzuleitung ist im Vordergrund links, die Wasserzuleitung im Hintergrund an der Holzwand.
Der grüne Zollstock zeigt nach Osten.
The single vertical pipe, with the power cable attached parallel to it, runs down to the floor.
The power and water supply lines are fitted at the side rather than running vertically, so as not to detract from the visual impact of the vertical pipe. The outlet pipes lie on the floor. The supply pipe is a 1/2-inch hose, so it has roughly three times the cross-sectional area of the vertical pipe, meaning the water flows through it at one-third the speed.
The power supply cable is in the foreground on the left, the water supply pipe in the background against the wooden wall.
The green folding rule points east.

(FB)
